Électroérosion
à fil
à Lodz

C’est un procédé d’usinage par électroérosion : un fil fin enlève de la matière par décharges électriques, sans effort mécanique. L’électroérosion à fil est aussi appelée découpe au fil. Nous découpons le contour sur la machine d’électroérosion Mitsubishi FA20, à partir d’un plan ou d’un modèle 3D.

Un fil fin d’un diamètre de 0,1–0,3 mm traverse la pièce de part en part. Des décharges électriques jaillissent entre le fil et la pièce, enlevant la matière le long du contour programmé à partir du plan ou du modèle 3D. Le fil ne touche pas la pièce : la découpe au fil permet donc d’obtenir un contour précis même dans l’acier trempé. Nous rectifions au préalable les surfaces de référence sur une rectifieuse Okamoto, puis nous découpons le contour sur la machine d’électroérosion Mitsubishi FA20.

Oui. Le fil n’entre pas en contact mécanique avec la pièce, la dureté du matériau après trempe n’est donc pas un obstacle. La condition essentielle est la conductivité électrique du matériau.

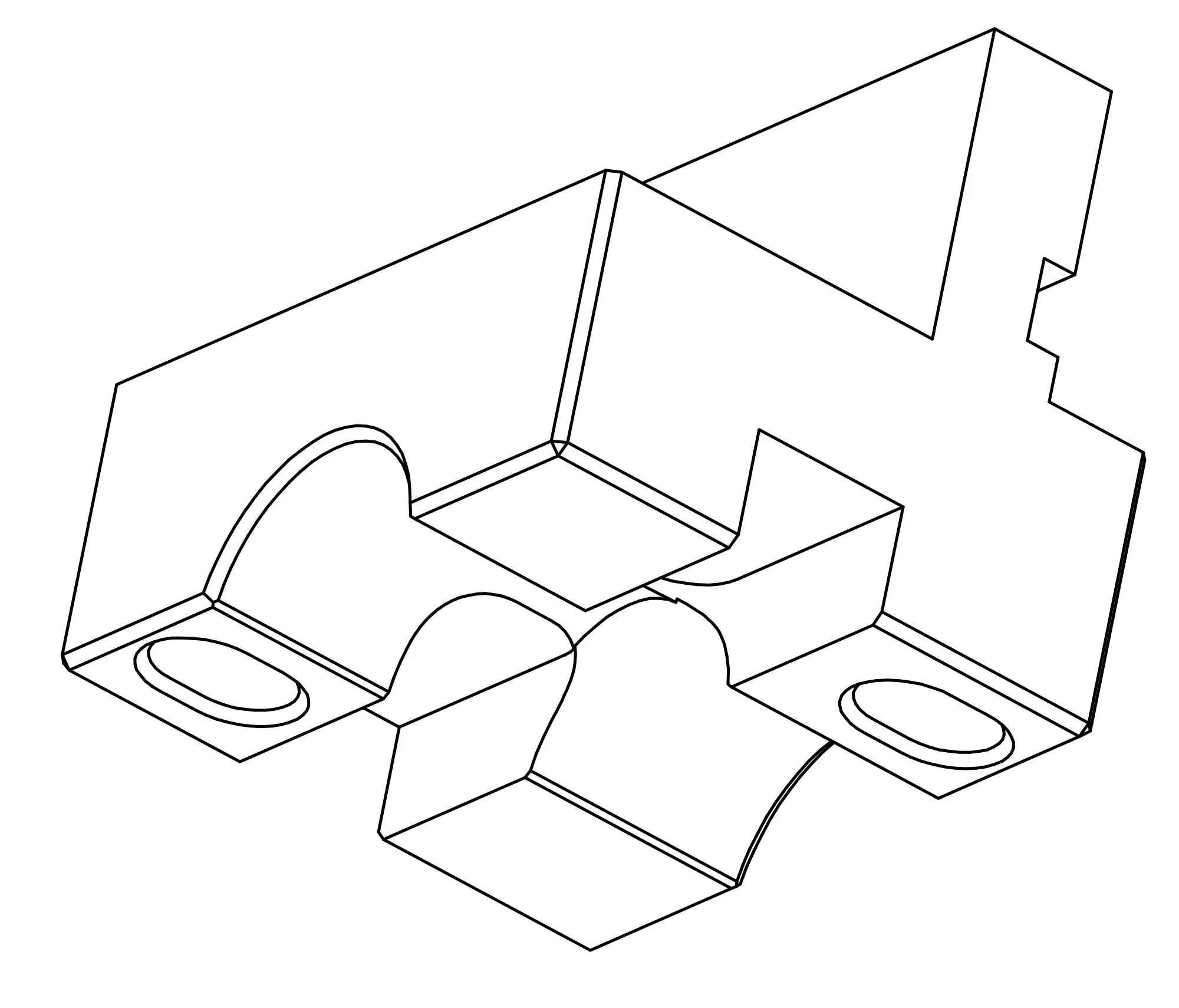

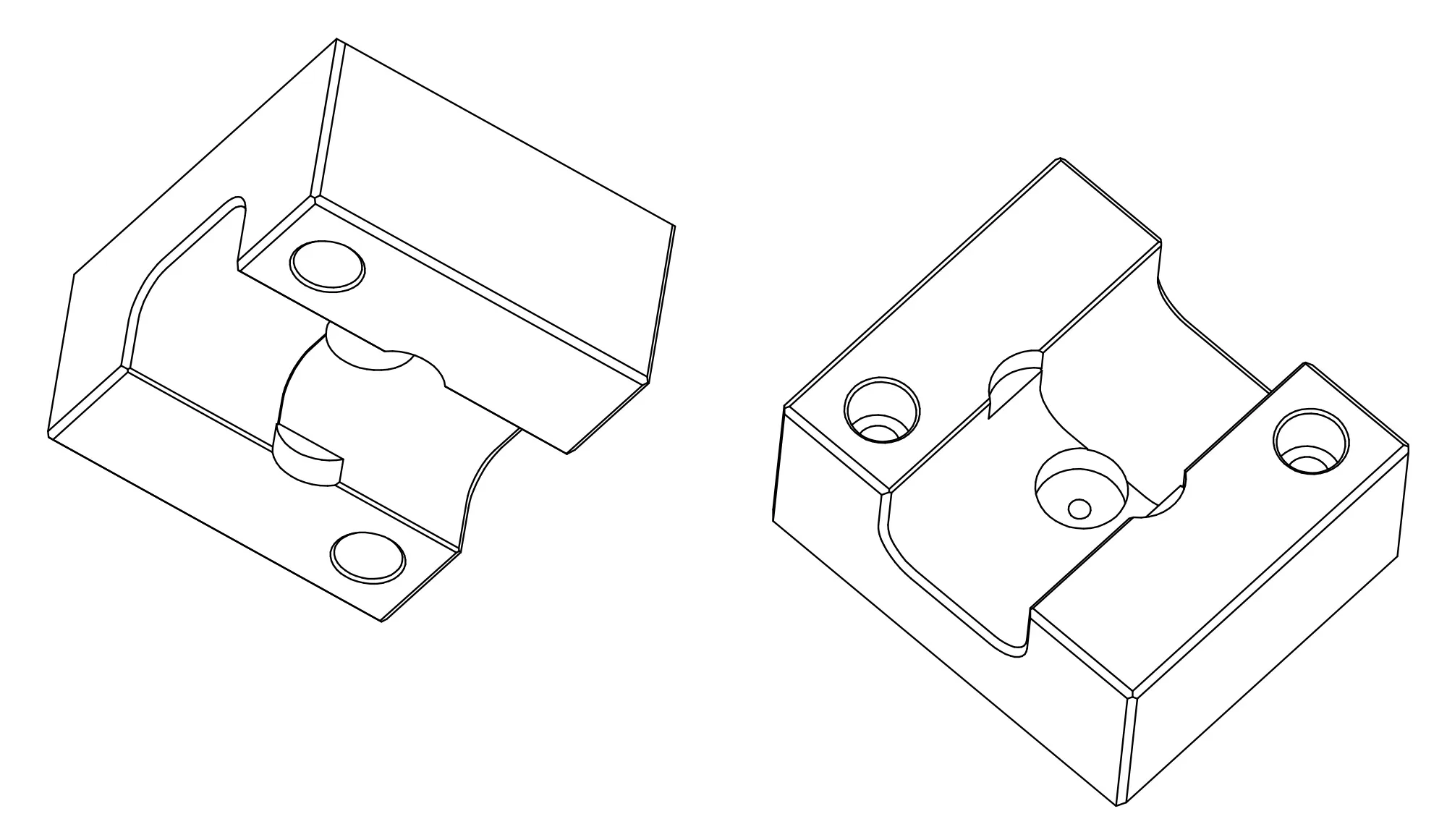

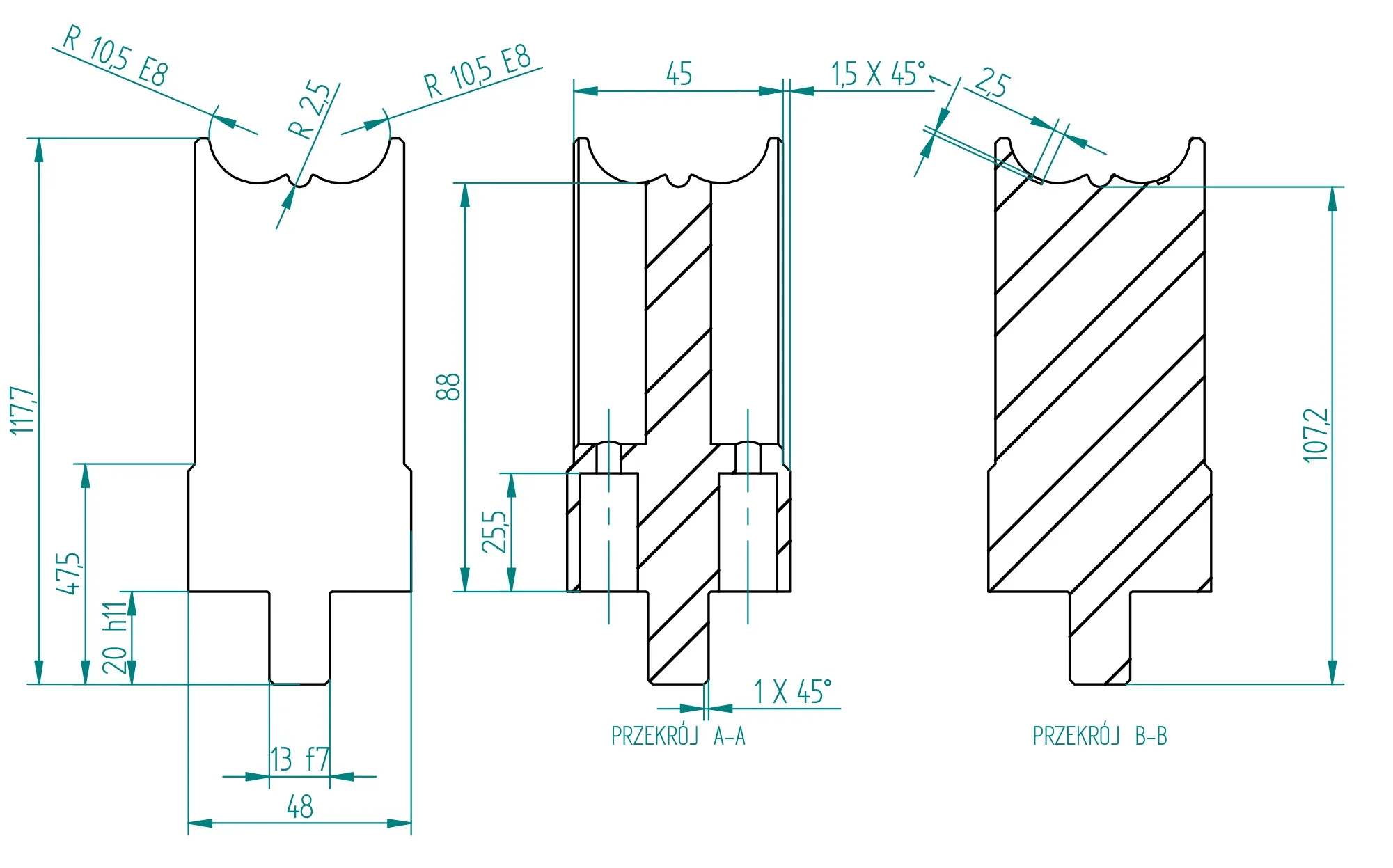

Les matériaux conducteurs d’électricité : aciers à outils et aciers trempés (avec lesquels nous fabriquons notamment des matrices de découpe et des poinçons), aciers inoxydables, alliages de nickel ainsi que d’autres métaux et alliages. Des exemples de nuances figurent dans le tableau des matériaux. Lors du devis, nous vérifierons si votre matériau est adapté.

L’électroérosion à fil découpe un contour traversant à l’aide d’un fil fin, tandis que l’électroérosion par enfonçage creuse une cavité borgne dans la matière au moyen d’une électrode de forme complémentaire à l’empreinte. Les deux méthodes relèvent de l’usinage par électroérosion. Chez ECAD, nous utilisons une machine d’électroérosion à fil Mitsubishi FA20 pour réaliser nos travaux d’électroérosion à fil.

Nous découpons des contours dans une plage de courses X/Y de 500 × 350 mm, avec une course axe Z de 300 mm et une masse de pièce jusqu’à 1 500 kg. Ce sont les capacités de la machine. Lors du devis sur plan, nous confirmons si votre pièce peut être montée et quel contour nous pouvons réaliser.

L’électroérosion à fil est utilisée pour réaliser des contours précis dans les matériaux durs et trempés, notamment pour les outils de découpe et de formage, là où la géométrie est difficile à obtenir par fraisage ou par tournage.

Nous établissons nos devis sur la base d’un plan ou d’un modèle 3D, et non d’une grille tarifaire. Le prix dépend du matériau, de l’épaisseur ou de la hauteur de la pièce, de la complexité du contour, de la quantité et du délai. Nous acceptons les commandes dès la pièce unitaire.
