Cintrage de tubes
et profilés
à Lodz
Cintrage de tubes et profilés sur cintreuse à mandrin électrique CNC VLB EB53CNC-RH : d’après plan ou modèle 3D, de la pièce unitaire à la série. La tête rotative cintre à droite et à gauche en un seul cycle.
Nous pouvons immédiatement assembler les tubes cintrés par soudage en un sous-ensemble complet et les contrôler au scanner 3D.
Voir le cintrage de tube CNC
La vidéo ne se charge depuis YouTube qu’après votre clic. Cliquer sur la vidéo vaut acceptation de la transmission à Google (Google Ireland Limited) notamment de votre adresse IP et de l’enregistrement des données du lecteur dans la mémoire de votre navigateur. Les données peuvent être transférées aux États-Unis. Le consentement ne vaut que pour la vidéo cliquée. Détails dans la politique de confidentialité.

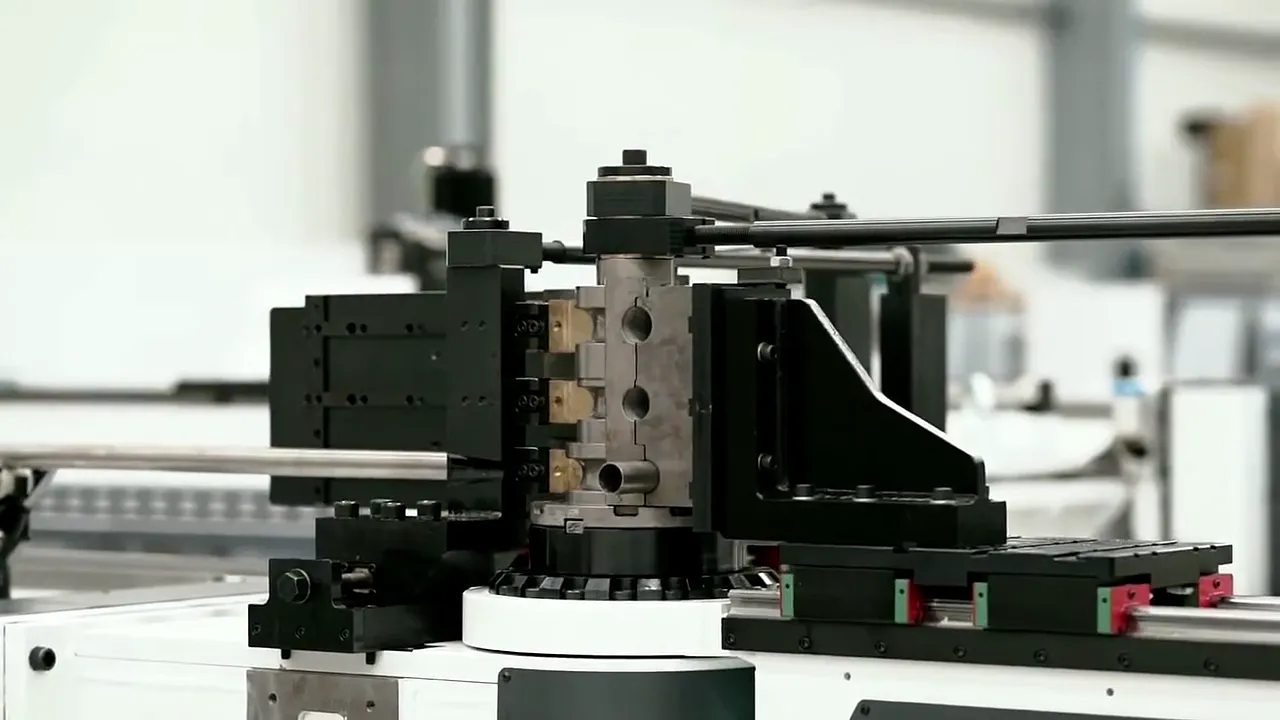

Cintrage de tubes CNC sur cintreuse VLB EB53CNC-RH
La cintreuse CNC est entièrement électrique et commandée sur 11 axes. Elle cintre des tubes ronds de diamètres 6–53 mm, et des tubes en acier jusqu’à Ø 53 × 2 mm. Le choix des profilés à cintrer et la faisabilité de votre pièce dépendent des dimensions de la section, de l’épaisseur de paroi, de la matière et des outils de pliage ; nous le vérifions lors du devis.
Cintrage à droite et à gauche
La tête pivote sur 360°, ce qui permet de cintrer des coudes successifs dans différentes directions en un seul cycle, sans retournement du tube.
Cintrage de tubes au mandrin
Lors du cintrage au mandrin, le mandrin soutient le tube de l’intérieur dans la zone de déformation. Cela limite l’ovalisation de la section et la formation de plis à l’intrados du coude.
Plusieurs rayons sur une même pièce
En un seul cycle, la machine réalise des cintres à rayon constant et à rayon variable (jusqu’à 255 mm). Nous préparons le programme CNC à partir du modèle 3D.
| Paramètre | Valeur |
|---|---|
| Fabricant | VLB |
| Catégorie | cintreuse de tubes CNC |
| Modèle | EB53CNC-RH |
| Entraînement | électrique, 11 axes CNC |
| Diamètres de tubes ronds | 6–53 mm |
| Tube en acier | jusqu’à Ø 53 × 2 mm |
| Rayon de pliage | jusqu’à 255 mm |
| Longueur du tube | jusqu’à 3 000 mm |
| Année | 2026 |
| Lieu d’exploitation | ECAD, Lodz, Elektronowa 6 |
Processus de cintrage de tubes et profilés étape par étape
Modèle ou plan
À partir du modèle 3D ou du plan, nous relevons le diamètre et l’épaisseur de paroi du tube, les rayons, les angles et les longueurs droites ; le modèle sert à générer le programme CNC.
Choix de l’outillage
Nous sélectionnons l’outillage et le mandrin selon le diamètre, l’épaisseur de paroi et le matériau. La faisabilité du cintrage de votre tube ou profilé est vérifiée lors du devis.
Cintrage sur cintreuse CNC
La cintreuse à mandrin électrique VLB EB53CNC-RH cintre des tubes ronds de 6–53 mm de diamètre. La tête pivote à 360°, réalisant des cintres à droite et à gauche en un seul cycle, sans retournement du tube.
Soudage et mesure
Nous soudons les tubes et profilés cintrés en sous-ensembles ou charpentes métalliques finis et contrôlons les cotes au scanner 3D.
Le tube en une seule commande : cintrage, soudage, mesure 3D
Nous soudons les tubes et profilés cintrés en un ensemble fini et contrôlons les dimensions au scanner 3D. Aux pièces en tôle, nous intégrons des éléments issus du pliage de tôles et de la découpe laser. Consultez aussi nos exemples de réalisations ainsi que l’article : découpe laser de tubes, demandes acceptées dès maintenant.

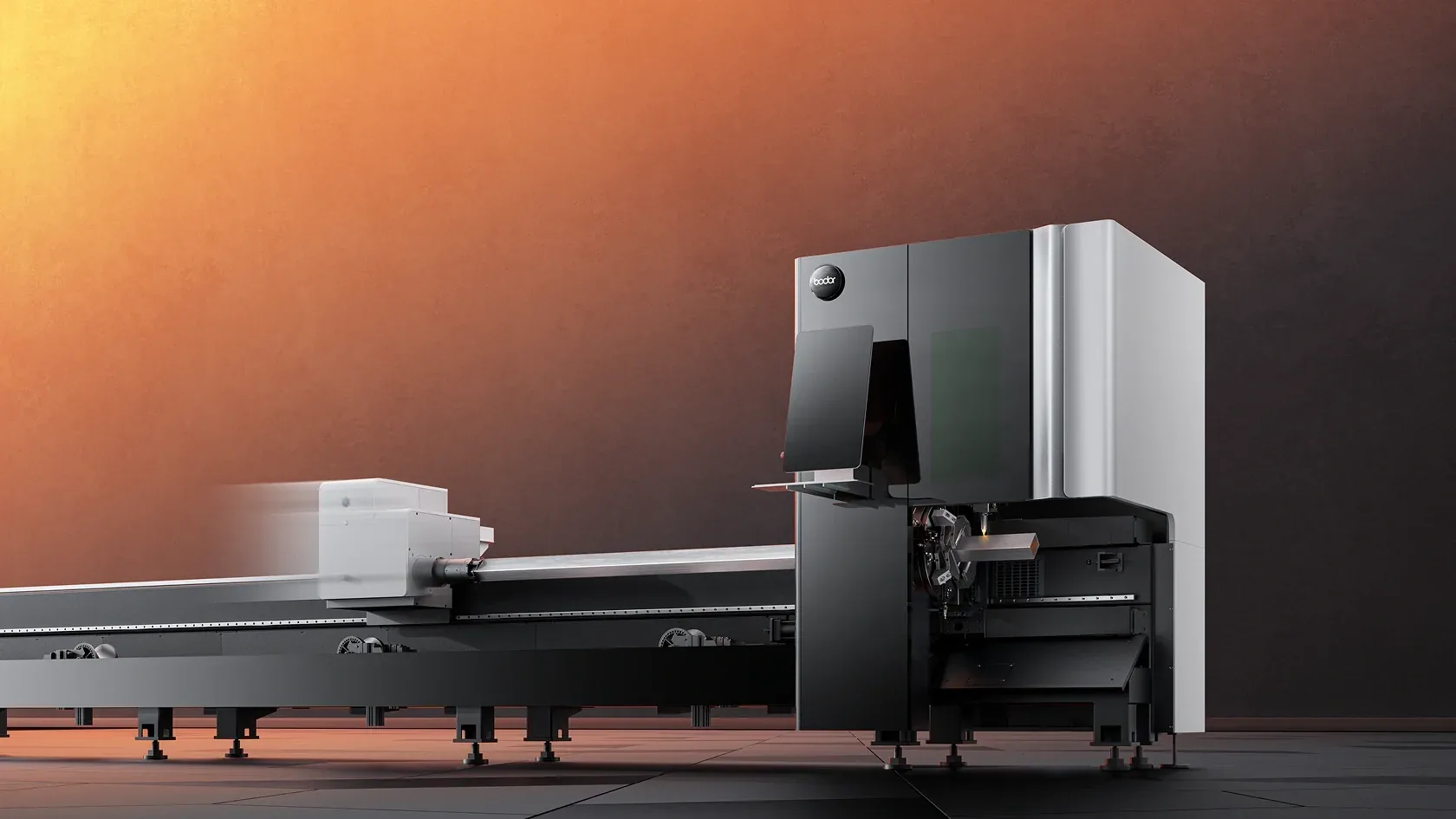

Laser tube Bodor SK2, prochainement. Photo Bodor Découpe laser de tubes 3D
Laser pour tubes et profilés Bodor SK2 avec tête 3D, 6 kW. Prochainement : installation prévue pour décembre 2026.

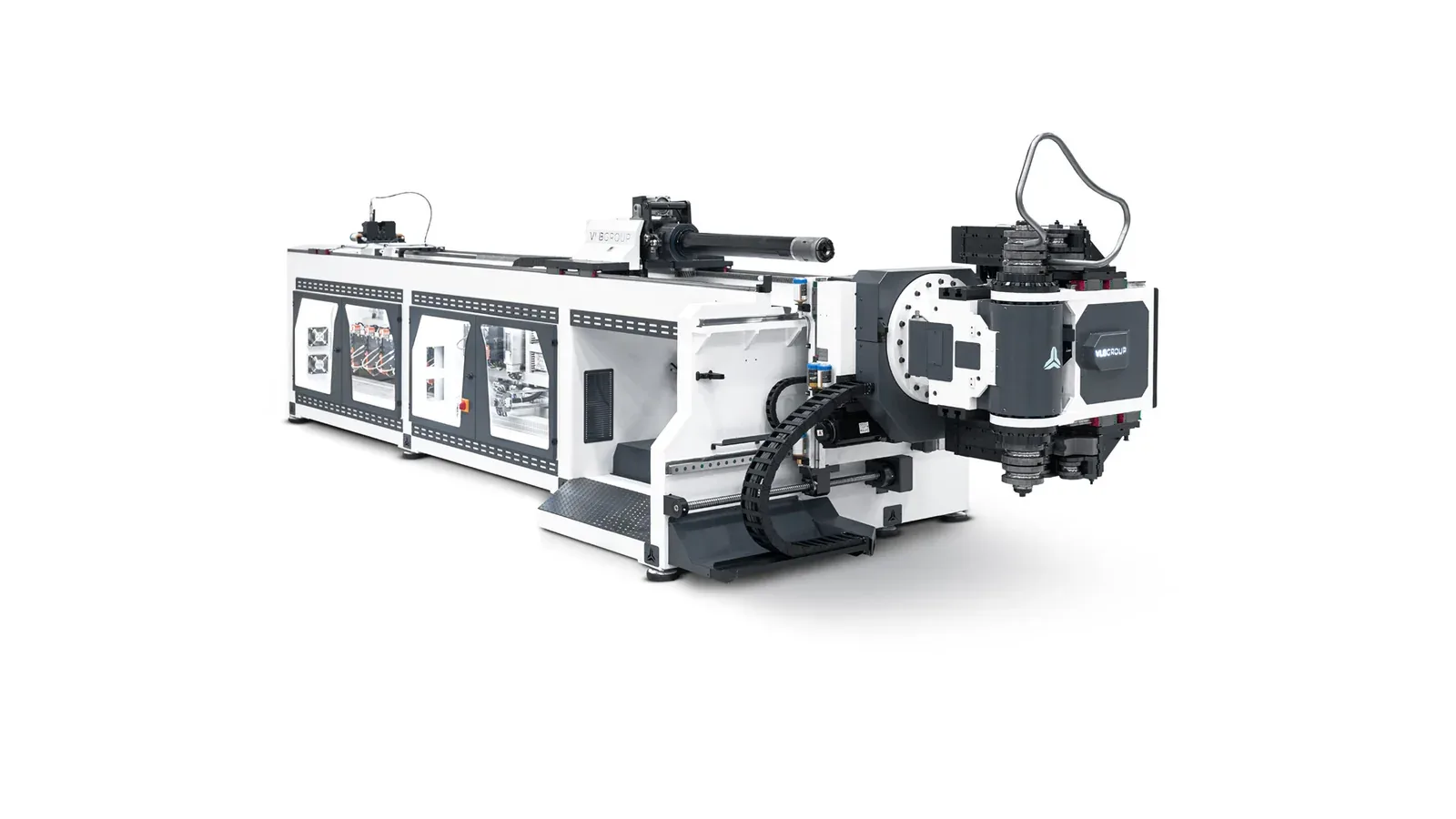

Découpe laser de tubes et profilésTête de cintrage de la cintreuse VLB. Photo VLB Cintrage de tubes et profilés
Cintreuse à mandrin CNC VLB EB53CNC-RH, de la pièce unitaire à la série.

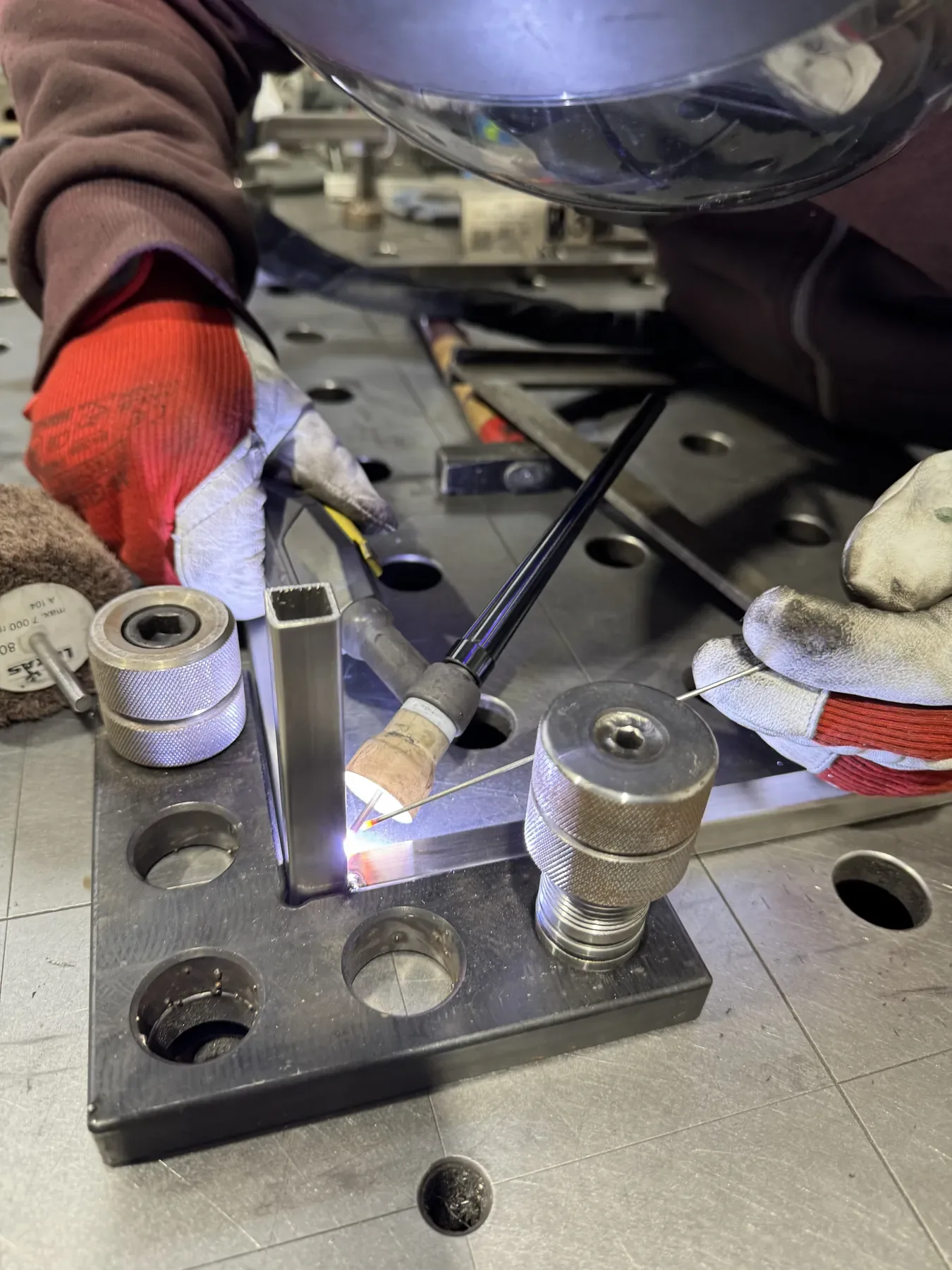

Soudage TIG d’un profilé creux en gabarit. Soudage
Soudage manuel et soudage robotisé, y compris pour l’industrie ferroviaire selon EN 15085-2.

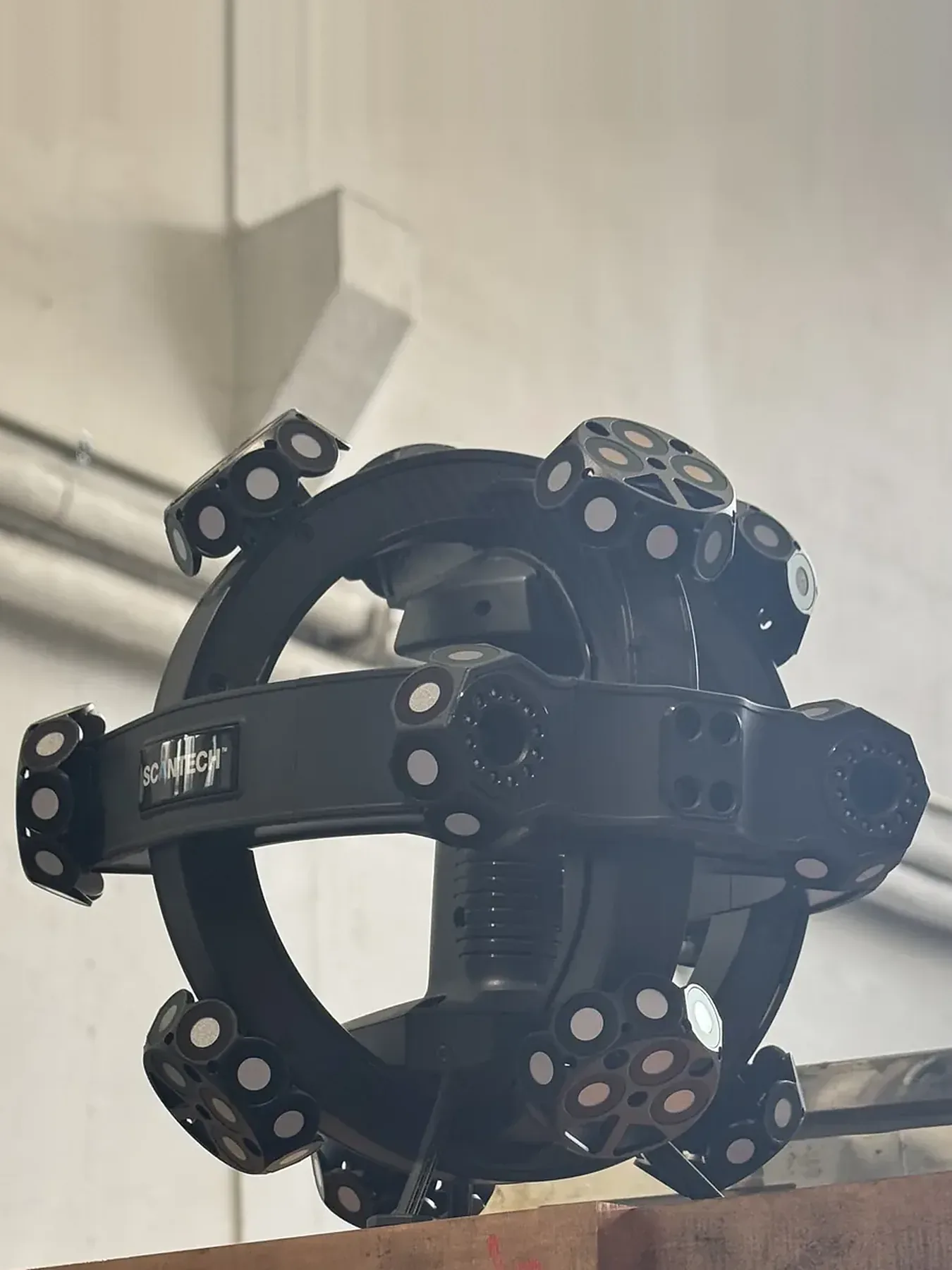

SoudageScanner 3D Scantech NimbleTrack-C Gen2. Mesure 3D
Scanner 3D Scantech NimbleTrack, marbre en granit et colonne de mesure Mitutoyo.
Contrôle qualité 3D
Cintrage de tubes à Lodz, Elektronowa 6
Nous avons notamment fabriqué des bras de protection de rétroviseurs en tubes cintrés.
Nous réalisons le cintrage de tubes et profilés à Lodz sur une cintreuse installée dans notre usine située ul. Elektronowa 6, ouverte du lundi au vendredi de 8h00 à 16h00. Actifs depuis 2008, nous employons 25 personnes. Voir contact et accès ainsi que notre parc machines.
Comment commander le cintrage de tubes
Nos prestations de cintrage de tubes sont chiffrées d’après un modèle 3D ou un plan, sans grille tarifaire. L’idéal est d’envoyer un modèle ou un plan indiquant le diamètre et l’épaisseur de paroi du tube, les rayons, les angles et les longueurs droites. En savoir plus : de quoi dépend le prix de la découpe et du pliage.
Le prix dépend de :
- diamètre et épaisseur de paroi
- matériau et nuance
- rayons et nombre de cintrages
- longueur du tube
- nombre de pièces
- soudage et délai
Envoyez un plan ou un modèle 3D
PDF, DXF, DWG, STEP, IGES, photos (JPG, PNG, TIFF) ou archive ZIP ou 7Z. Jusqu’à 10 fichiers, 100 MB au total.
Décrivez votre commande
Diamètre et paroi du tube, matériau et nuance, quantité, délai, et si les tubes doivent être soudés.
Nous répondrons avec nos questions et le prix
Nous vous enverrons un devis ou vous demanderons les données manquantes.
Les données de votre demande sont traitées conformément à notre politique de confidentialité.
Questions sur le cintrage de tubes et profilés
Quels diamètres de tubes cintrez-vous ?
La cintreuse VLB EB53CNC-RH cintre les tubes ronds de 6–53 mm de diamètre, et les tubes en acier jusqu’à Ø 53 × 2 mm. La faisabilité dépend de la paroi, du matériau, du rayon et de l’outillage ; nous la vérifions lors du devis. Pour les profilés, nous validons le cintrage selon les dimensions de la section et de la pièce.
Quel est le plus petit rayon de pliage ?
Le plus petit rayon de pliage dépend du diamètre et de la paroi du tube, du matériau et de l’outillage ; nous vous l’indiquerons pour votre tube lors du devis. Le rayon maximal est de 255 mm.
Le tube ne sera-t-il pas aplati après le cintrage ?
Il s’agit d’un cintrage à mandrin : le mandrin soutient le tube de l’intérieur. Cela limite l’ovalisation de la section et la formation de plis à l’intrados du cintre.
Réalisez-vous le cintrage de tubes à l’unité ?
Oui, nous cintrons de la pièce unitaire à la série, à partir d’un plan ou d’un modèle 3D.
Cintrez-vous des tubes en acier, acier inoxydable et aluminium ?
Nous cintrons les tubes en acier sur la cintreuse VLB EB53CNC-RH. Le cintrage des tubes en acier inoxydable, en aluminium ainsi que des profilés est évalué lors du devis selon les dimensions, l’épaisseur de paroi et l’outillage. Nous le vérifierons d’après votre plan ou modèle 3D.
Combien coûte le cintrage de tubes ?
Nous n’avons pas de grille tarifaire ; le devis est établi sur la base d’un modèle ou d’un plan. Le prix dépend du diamètre et de la paroi, du matériau, du nombre de cintrages, de la quantité et des opérations complémentaires. Voir de quoi dépend le prix.
Services associés
- Découpe laser de tubes et profilésLaser Bodor SK2 avec tête 3D, 6 kW. Prochainement : installation prévue pour décembre 2026.
- Pliage de tôlesPresse plieuse Trumpf TruBend 7050, pliage de tôles sur mesure.
- Ensembles mécano-soudésSoudage manuel et soudage robotisé de structures en tubes, profilés et tôles.
Vous avez un plan ?
Envoyez votre fichier et précisez votre besoin : diamètre et épaisseur de paroi du tube, matériau et nombre de pièces. Nous vous répondrons avec nos questions et le prix.
Vous avez un plan ou un modèle 3D ? Envoyez-le pour obtenir un devis.
