Découpe laser
de tubes et profilés 3D
à Lodz — prochainement
La découpe laser de tubes et profilés est prévue pour décembre 2026. Le laser Bodor SK2 avec tête 3D et source de 6 kW découpera aussi des chanfreins jusqu’à 45° pour le soudage. Nous acceptons vos plans de tubes et profilés dès maintenant pour vérifier la faisabilité sur la machine.
Aujourd’hui déjà, nous cintrons les tubes et profilés sur notre cintreuse à mandrin CNC VLB EB53CNC-RH, nous les soudons et les contrôlons au scanner 3D.
Découpe de profilés au laser 3D : Bodor SK2, 6 kW, prochainement
Notre Bodor SK2 est un laser fibre 3D pour tubes et profilés : source de 6 kW, tête 3D et deux mandrins. Dès son installation, il assurera la découpe laser de tubes et de profilés.
jusqu’à 6500 mm de longueur de tube
Découpe laser 3D : chanfrein de préparation au soudage
La tête 3D découpe la paroi du tube ou du profilé sous un angle allant jusqu’à 45°, en un seul passage. Ce chanfrein prépare directement l’arête au soudage.
Découpe laser de tubes et profilés : perçages, ajourages, mise à longueur
Dans la paroi du tube, le laser réalise des perçages et des découpes de formes. Il découpe également des ouvertures dans les profilés et met la pièce à longueur.
Tubes et profilés de différentes sections
Le Bodor SK2 découpera les tubes ronds Ø 8–230 mm ainsi que les tubes carrés et rectangulaires de côté 8–230 mm, d’une longueur jusqu’à 6500 mm et d’une masse jusqu’à 300 kg. Il détectera aussi le cordon des tubes soudés.
- rondsØ 8–230 mm
- carréscôté 8–230 mm
- rectangulairescôté 8–230 mm
Ronds et carrés : dimensions extrêmes à l’échelle. Rectangulaires : schéma de principe.
| Paramètre | Valeur |
|---|---|
| Type de machine | laser fibre pour tubes et profilés |
| Modèle | SK2 (6,5 m), prochainement |
| Puissance laser | 6 kW |
| Tête | 3D, chanfreins jusqu’à 45° |
| Tubes ronds | Ø 8–230 mm |
| Tubes carrés et rectangulaires | côté 8–230 mm |
| Longueur du tube | jusqu’à 6500 mm |
| Masse du tube | jusqu’à 300 kg (46,15 kg/m) |
| Installation | prévue pour décembre 2026 |

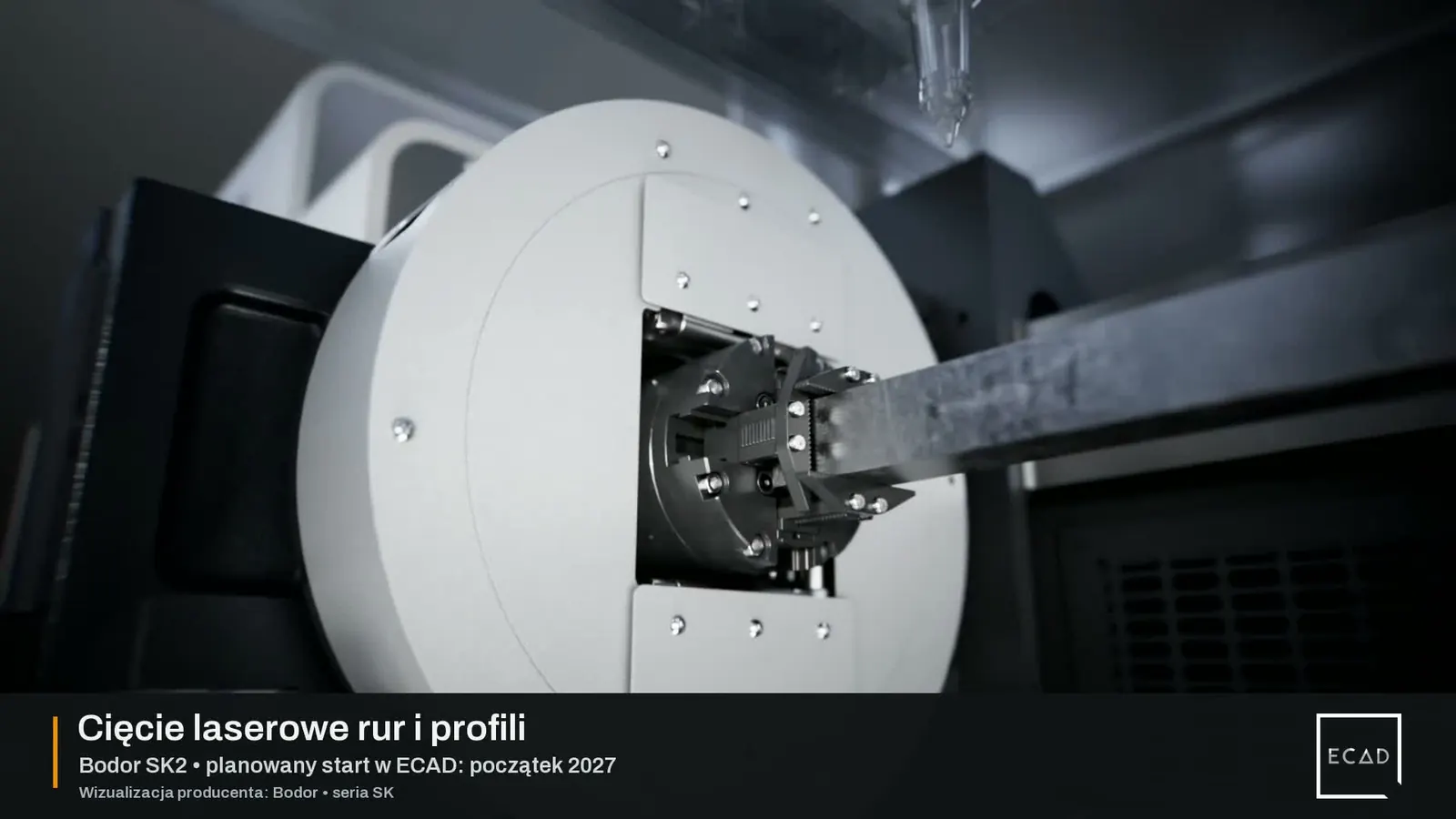

Découvrez le processus de découpe de tubes et profilés
La vidéo ne se charge depuis YouTube qu’après votre clic. En cliquant sur la vidéo, vous acceptez de transmettre à Google (Google Ireland Limited) notamment votre adresse IP et d’enregistrer des données du lecteur dans votre navigateur. Les données peuvent être transférées aux États-Unis. Votre accord ne vaut que pour la vidéo sélectionnée. Détails dans la politique de confidentialité.

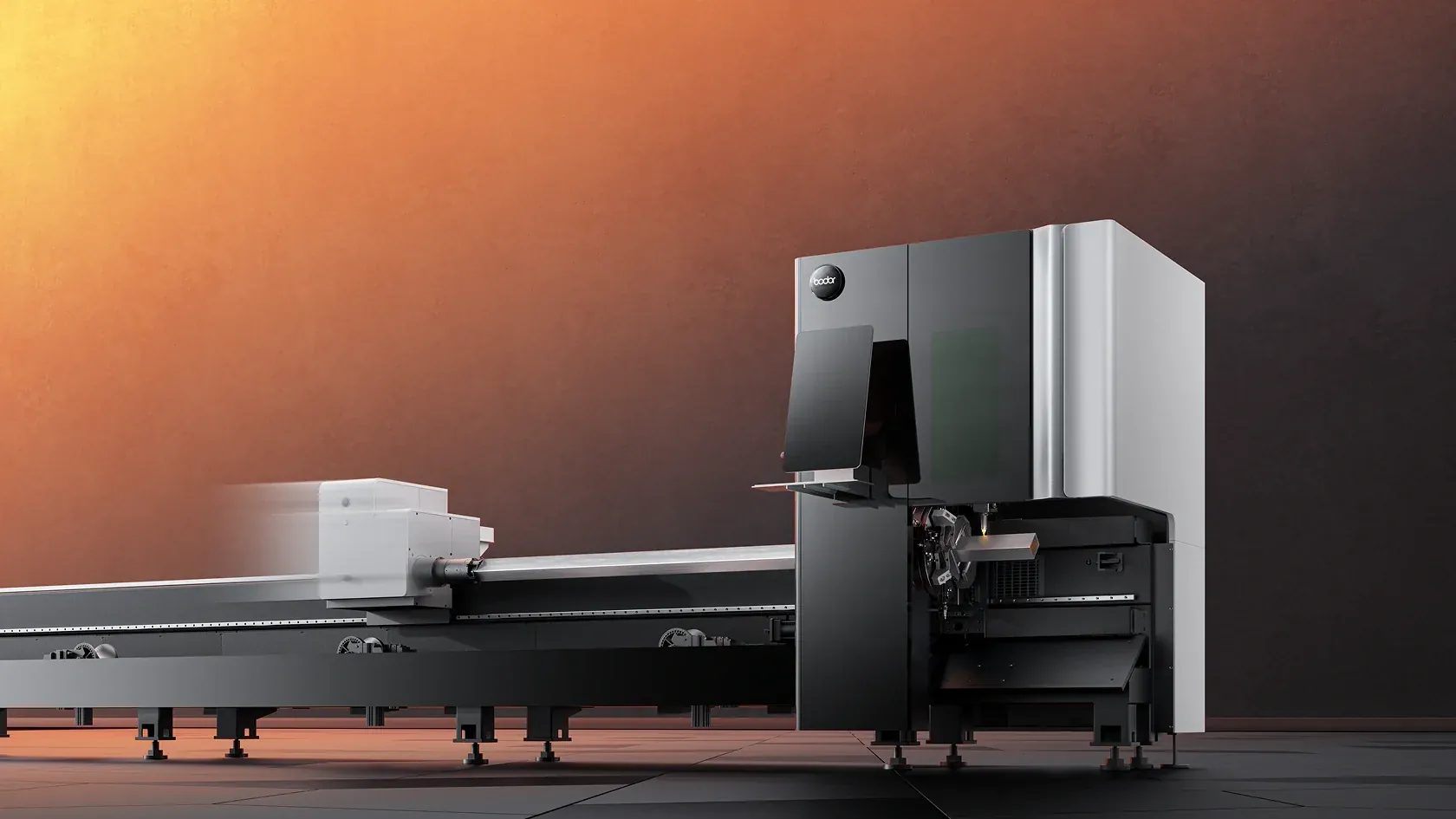

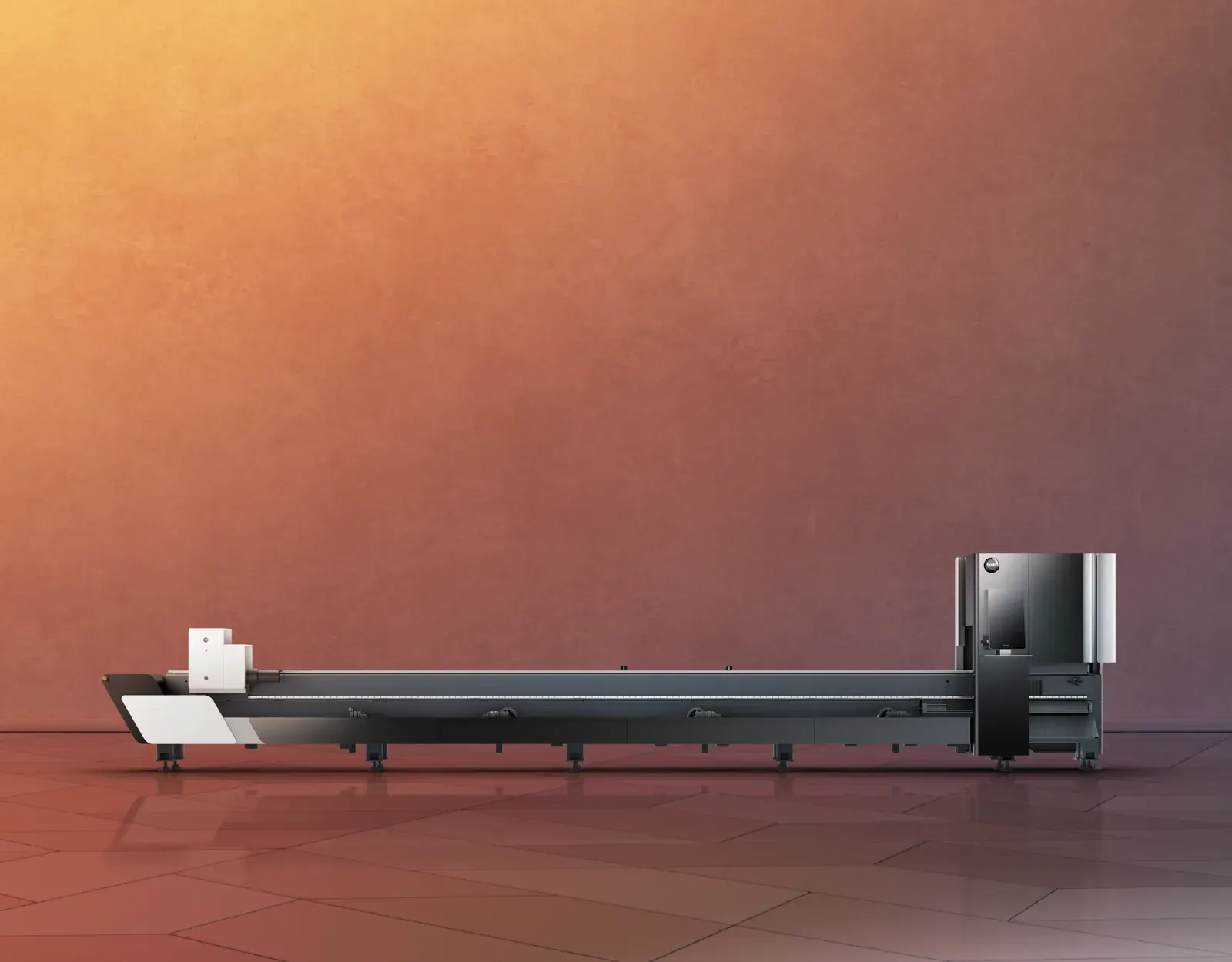

Rendu du fabricant : Bodor, série SK. La mise en service du laser Bodor SK2 chez ECAD est prévue pour décembre 2026. Source de la vidéo.
Découpe de tubes, cintrage, soudage et mesure 3D dans une même commande
La découpe laser sera la première opération d’une chaîne déjà en place : cintrage, soudage et mesure 3D de tubes et profilés. Après la découpe, nous souderons et mesurerons le tube dans la même commande. Sur la plage de 6–53 mm (tube en acier jusqu’à Ø 53 × 2 mm), nous pouvons aussi le cintrer sur la cintreuse VLB EB53CNC-RH. En savoir plus sur l’enchaînement des opérations : fabrication complète. Voir aussi l’article sur la réception des demandes de découpe de tubes.
Découpe de tubes au laser 3D | Perçages, découpes et mise à longueur sur le laser Bodor SK2 à tête 3D, prochainement. | Prochainementprévu pour décembre 2026 |
|---|---|---|
Cintrage sur cintreuse à mandrin | Cintreuse à mandrin CNC VLB EB53CNC-RH. Nous cintrons dessus dès aujourd’hui. Cintrage de tubes et profilés | Aujourd’hui |
Soudage | Soudage manuel et robotisé, y compris le soudage pour l’industrie ferroviaire selon EN 15085-2. Soudage | Aujourd’hui |
Mesure 3D | Scanner 3D Scantech NimbleTrack, marbre en granit et colonne de mesure Mitutoyo. Contrôle qualité 3D | Aujourd’hui |
Découpe laser de tubes à Lodz, Elektronowa 6
Notre usine située ul. Elektronowa 6 à Lodz est ouverte du lundi au vendredi de 8:00 à 16:00. En activité depuis 2008, nous employons 25 personnes. Voir contact et accès, le laser Bodor SK2 dans le parc machines ainsi que toute l’offre de services.
Que nous transmettre pour la découpe de tubes et profilés
Nous chiffrons la découpe laser de tubes et profilés sur la base d’un modèle 3D ou d’un dossier technique, et non d’une grille tarifaire. Comme pour nos autres services, nous réaliserons vos pièces de l’unité à la série.
Préparez de préférence un modèle 3D du tube ou du profilé au format STEP ou IGES : les perçages, découpes et chanfreins y sont visibles. Sur le plan, indiquez la section du tube ou du profilé, l’épaisseur de paroi, le matériau et sa nuance, la longueur de la pièce ainsi que la position des perçages et les angles de chanfrein. En savoir plus : de quoi dépend le prix de la découpe et du pliage.
Envoyez un plan ou un modèle 3D
Nous acceptons dès maintenant : PDF, DXF, DWG, STEP, IGES, photos (JPG, PNG, TIFF) ou archives ZIP et 7Z. Jusqu’à 10 fichiers, 100 MB au total.
Décrivez la commande
Section du tube ou du profilé et épaisseur de paroi, matériau et nuance, longueur de la pièce, nombre de pièces, et précisez si les pièces doivent être cintrées ou soudées.
Nous vous répondrons avec nos questions
Nous vérifierons les fichiers, demanderons les données manquantes et vous indiquerons si le laser peut découper votre pièce. Sa mise en service est prévue pour décembre 2026.
Le prix de la commande dépendra de :
- le matériau et sa nuance
- la section du tube ou du profilé et l’épaisseur de paroi
- la longueur de coupe
- le nombre de pièces
- le cintrage et le soudage
- le délai
Nous traitons les données de votre demande conformément à notre politique de confidentialité.
Questions sur la découpe laser de tubes et profilés
Quand démarrera la découpe laser de tubes et profilés ?
Elle démarrera après l’installation du laser Bodor SK2, prévue pour décembre 2026. Nous recevons vos demandes et vos plans dès maintenant. En réponse, nous vous indiquerons si la pièce entre dans les capacités du laser. Dès aujourd’hui, nous cintrons les tubes et profilés, les soudons et les mesurons au scanner 3D.
Quels tubes et profilés le Bodor SK2 peut-il découper ?
Les tubes ronds d’un diamètre de 8–230 mm ainsi que les tubes carrés et rectangulaires de 8–230 mm de côté. Le tube peut mesurer jusqu’à 6500 mm de long et peser jusqu’à 300 kg (46 kg par mètre). Nous vérifierons les autres profilés lors du devis : cela dépend de la section, de l’épaisseur de paroi et du matériau.
Le laser découpe-t-il des chanfreins de préparation au soudage ?
Oui. La tête 3D découpe des chanfreins jusqu’à 45°, en un seul passage. Indiquez l’angle du chanfrein sur le plan ou dans le modèle 3D ; nous vérifierons lors du devis si nous pouvons réaliser ce chanfrein sur votre pièce.
En quoi la découpe au laser 3D diffère-t-elle de la découpe de tôles ?
Nous découpons les tôles au laser fibre HSG G3015H V2 de 12 kW sur une table de 3000 × 1500 mm : la feuille de tôle repose à plat. Le laser 3D pour tubes et profilés fait tourner le tube ou le profilé dans deux mandrins, et la tête 3D découpe également en inclinaison. Voir la découpe laser de tôles.
Pouvez-vous cintrer et souder le tube après la découpe ?
Oui. Nous cintrons les tubes et profilés sur la plage de 6–53 mm, et les tubes en acier jusqu’à Ø 53 × 2 mm, sur notre cintreuse à mandrin CNC VLB EB53CNC-RH. La faisabilité du cintrage de votre tube dépend de l’épaisseur de paroi, du matériau et de l’outillage ; nous le vérifions lors du devis. Nous soudons manuellement et sur robots, et contrôlons les dimensions au scanner 3D Scantech NimbleTrack. Voir le cintrage de tubes et profilés.
Quel fichier envoyer : plan ou modèle 3D ?
Pour les tubes et profilés, envoyez de préférence un modèle 3D au format STEP ou IGES : la position des perçages, des découpes et des chanfreins y est visible. Nous acceptons aussi les fichiers PDF, DXF, DWG, les photos (JPG, PNG, TIFF) ainsi que les archives ZIP et 7Z. Sur le plan, indiquez la section du tube ou du profilé, l’épaisseur de paroi, le matériau et sa nuance, la longueur de la pièce, la position des perçages et les angles de chanfrein. Précisez le nombre de pièces dans votre message.
Combien coûtera la découpe laser de tubes et profilés ?
Nous n’avons pas de grille tarifaire : nous chiffrons la découpe de tubes et profilés sur la base d’un modèle 3D ou d’un dossier technique. Le prix dépendra du matériau, de la section du tube ou du profilé, de l’épaisseur de paroi, de la longueur de coupe, du nombre de pièces et des opérations complémentaires. Voir de quoi dépend le prix.
Services associés
Vous prévoyez des pièces en tubes et profilés ?
Nous recevons vos plans de tubes et profilés dès maintenant. Envoyez votre fichier et décrivez votre besoin : section du tube ou du profilé, épaisseur de paroi, matériau, chanfreins et nombre de pièces. Nous vérifierons si la pièce entre dans les capacités du laser, dont la mise en service est prévue pour décembre 2026. Nous cintrons, soudons et mesurons les tubes dès aujourd’hui.
Vous avez un plan ou un modèle 3D ? Envoyez-le pour obtenir un devis.
+48 697 270 000 Envoyer un plan pour un devis
