Usinage CNC des métaux
à Lodz

Au 6, rue Elektronowa à Lodz, nous fraisons en 3 et 5 axes sur quatre centres DN Solutions et Mazak, tournons avec outils motorisés et assurons la rectification plane. Nous réalisons aussi l’électroérosion à fil (EDM).

Nous pouvons préalablement découper et plier la matière, puis souder la pièce usinée et la vérifier par contrôle 3D, en une seule commande.

Envoyez votre plan pour un devis +48 697 270 000lun.–ven. 8h00–16h00

Sur cette page : services, matériaux, séquence d’opérations, devis et usine. Vous préférez chercher par machine ? Consultez le parc machines.

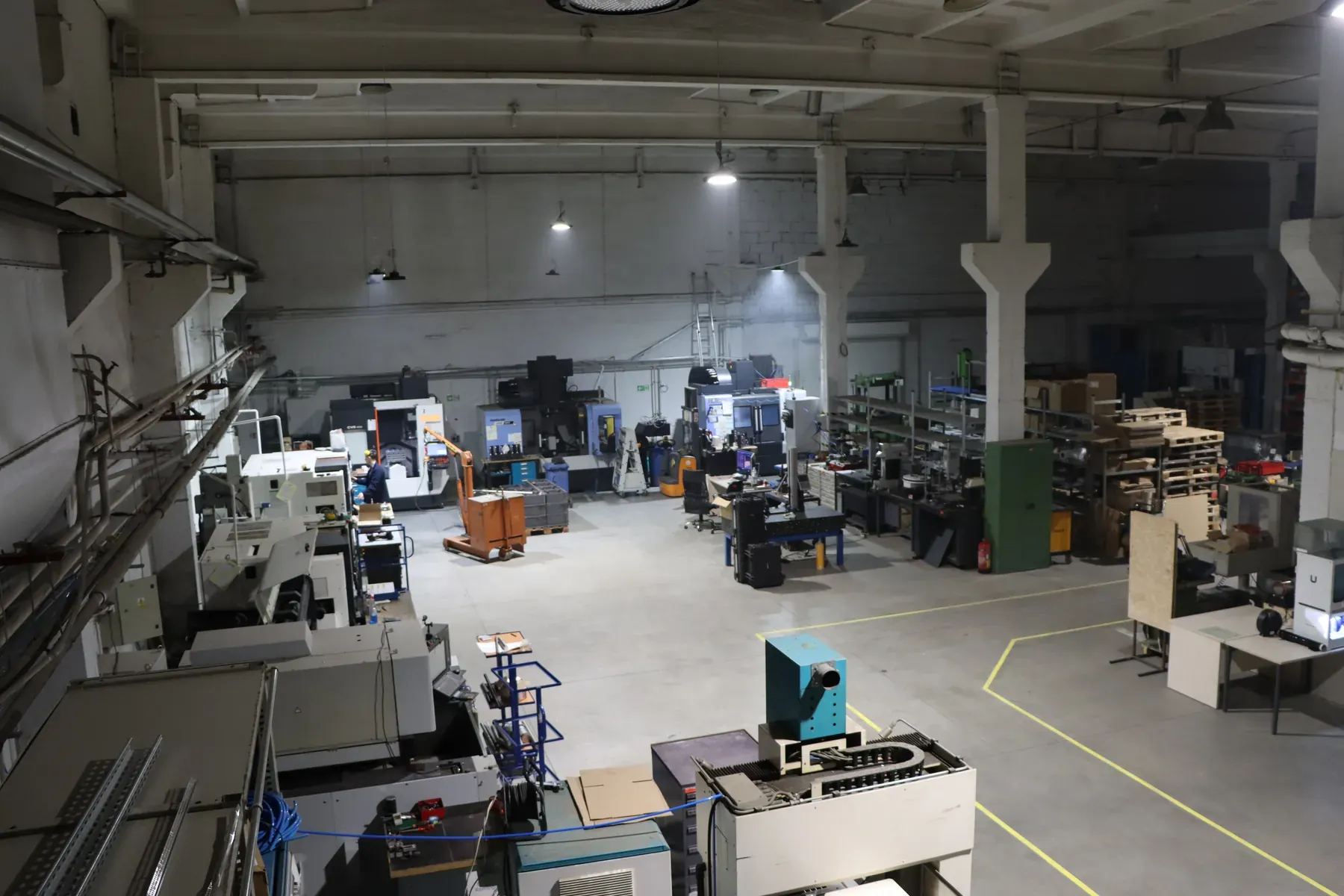

Atelier d'usinage CNC vu du dessus : centres d'usinage et tours, grue d'atelier orange et établis.
Atelier d’usinage CNC vu du dessus : centres d’usinage et tours.
  • 4centres d’usinage DN Solutions et Mazak
  • 2dont 5 axes : DVF 6500 et Mazak CV5-500
  • 3tours Mazak à outils motorisés
  • 800 × 400mmtable de la rectifieuse Okamoto

Quatre services d’usinage CNC dans une même usine à Lodz

Le fraisage CNC (3 et 5 axes), le tournage avec outils motorisés, l’électroérosion à fil (EDM) et la rectification plane sont réalisés dans notre usine située ul. Elektronowa 6 à Lodz : chaque service dispose de sa propre page décrivant les machines. Toutes les machines de l’usine sont regroupées dans le parc machines. Nous fraisons les formes complexes et les chanfreins en 5 axes sur les centres DN Solutions DVF 6500 et Mazak CV5-500, sur plusieurs faces en un seul serrage : un usinage par enlèvement de matière précis, de la pièce unitaire à la série. Découvrez aussi notre atelier d’outillage : matrices et poinçons.

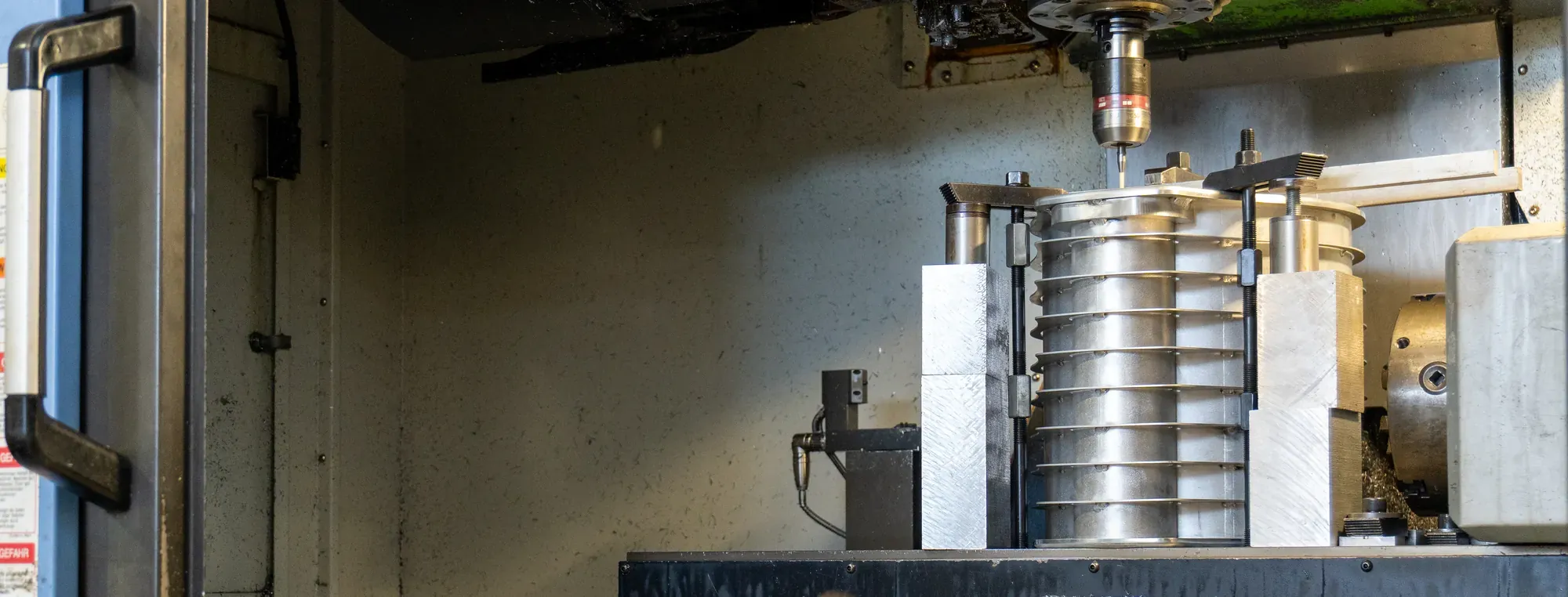

Enceinte d'un centre d'usinage portes ouvertes : pièce en aluminium nervurée bridée sur la table, surmontée d'une broche avec palpeur.
Enceinte d’un centre d’usinage : pièce bridée, surmontée d’une broche avec palpeur.

  • Fraisage CNC

    En 3 et 5 axes, sur quatre centres d’usinage DN Solutions (DVF 6500, DNM 500 II, DNM 4500) et Mazak CV5-500 : pièces ajustées, corps, boîtiers et plaques. En savoir plus : fraisage CNC à Lodz.

  • Tournage CNC

    Avec outils motorisés, sur trois tours Mazak : tournage et fraisage d’arbres, de bagues et d’autres pièces de révolution en un seul serrage. En savoir plus : tournage CNC.

  • Électroérosion à fil (EDM)

    Sur la machine d’électroérosion Mitsubishi FA20, nous découpons au fil des contours précis : matrices, poinçons et pièces en matériaux durs ou trempés. En savoir plus : électroérosion à fil (EDM).

  • Rectification plane

    Sur la rectifieuse Okamoto, avec table de 800 × 400 mm, nous rectifions après fraisage CNC ou après traitement thermique lorsque la pièce exige une planéité rigoureuse. En savoir plus : rectification plane.

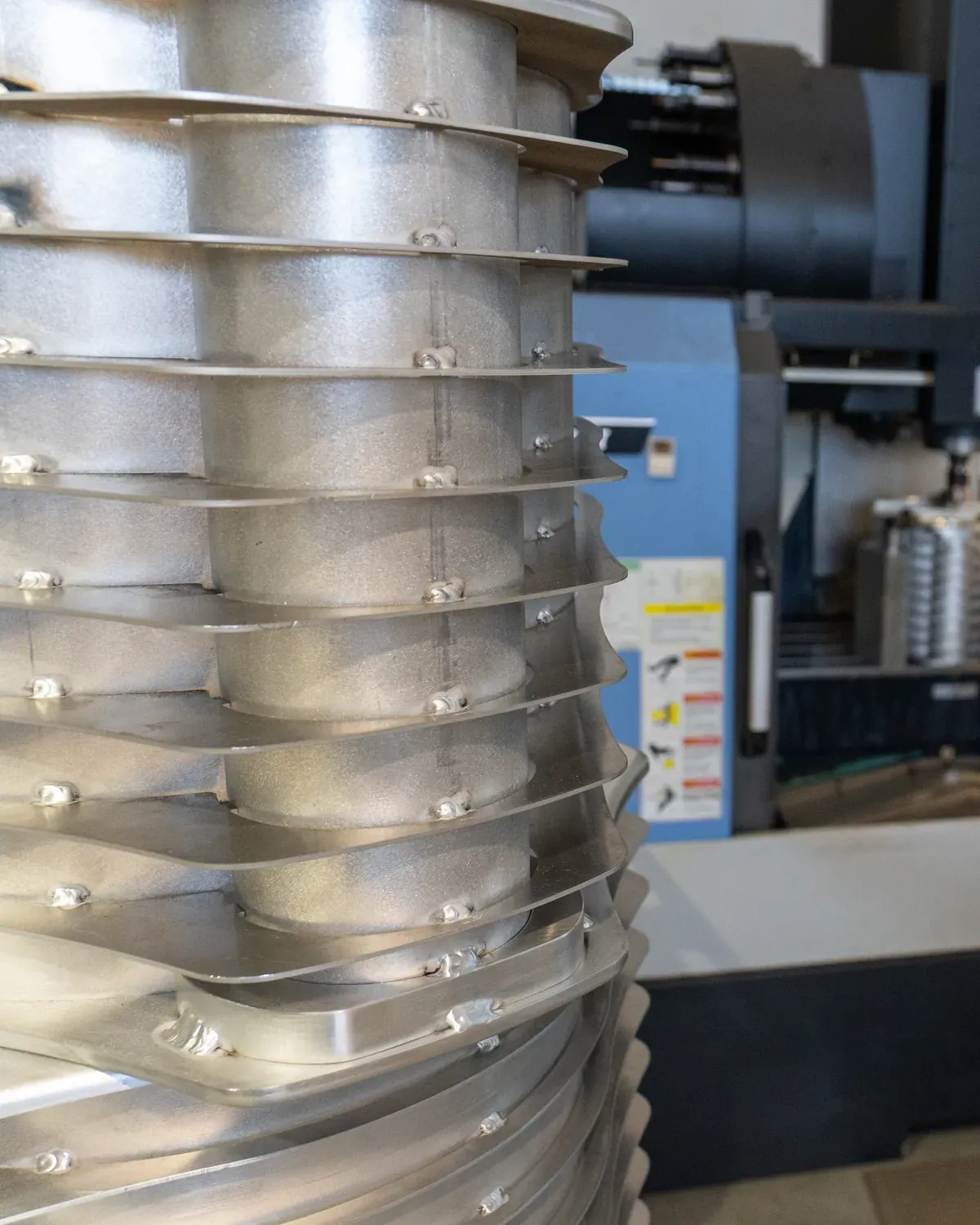

Pile de pièces en aluminium nervurées au premier plan, devant un centre d'usinage bleu avec sa commande numérique.
Pièces en aluminium nervurées près d’un centre d’usinage.

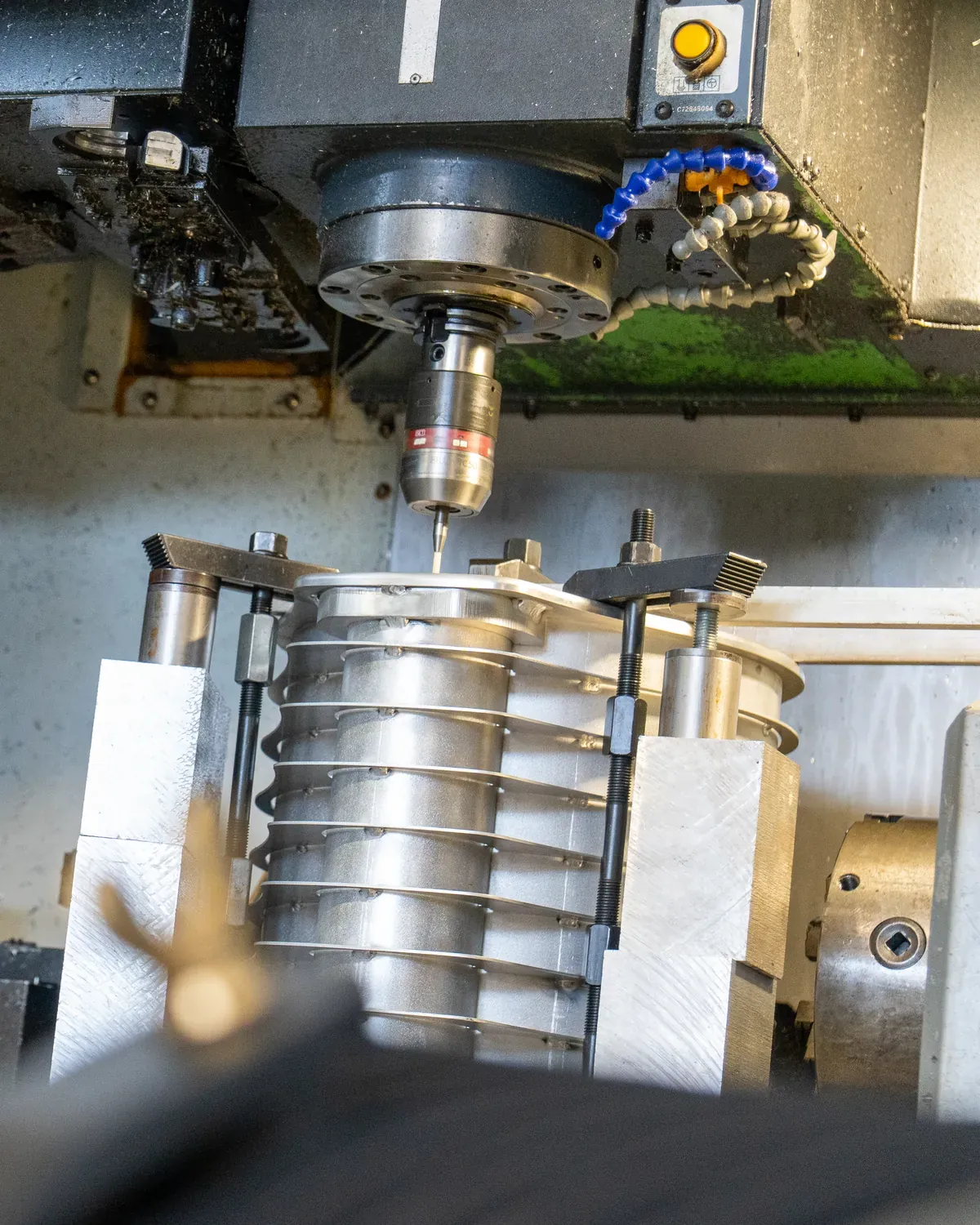

Intérieur d'un centre d'usinage : broche équipée d'un palpeur de mesure au-dessus d'une pièce en aluminium nervurée bridée sur la table.
Broche avec palpeur au-dessus d’une pièce bridée.

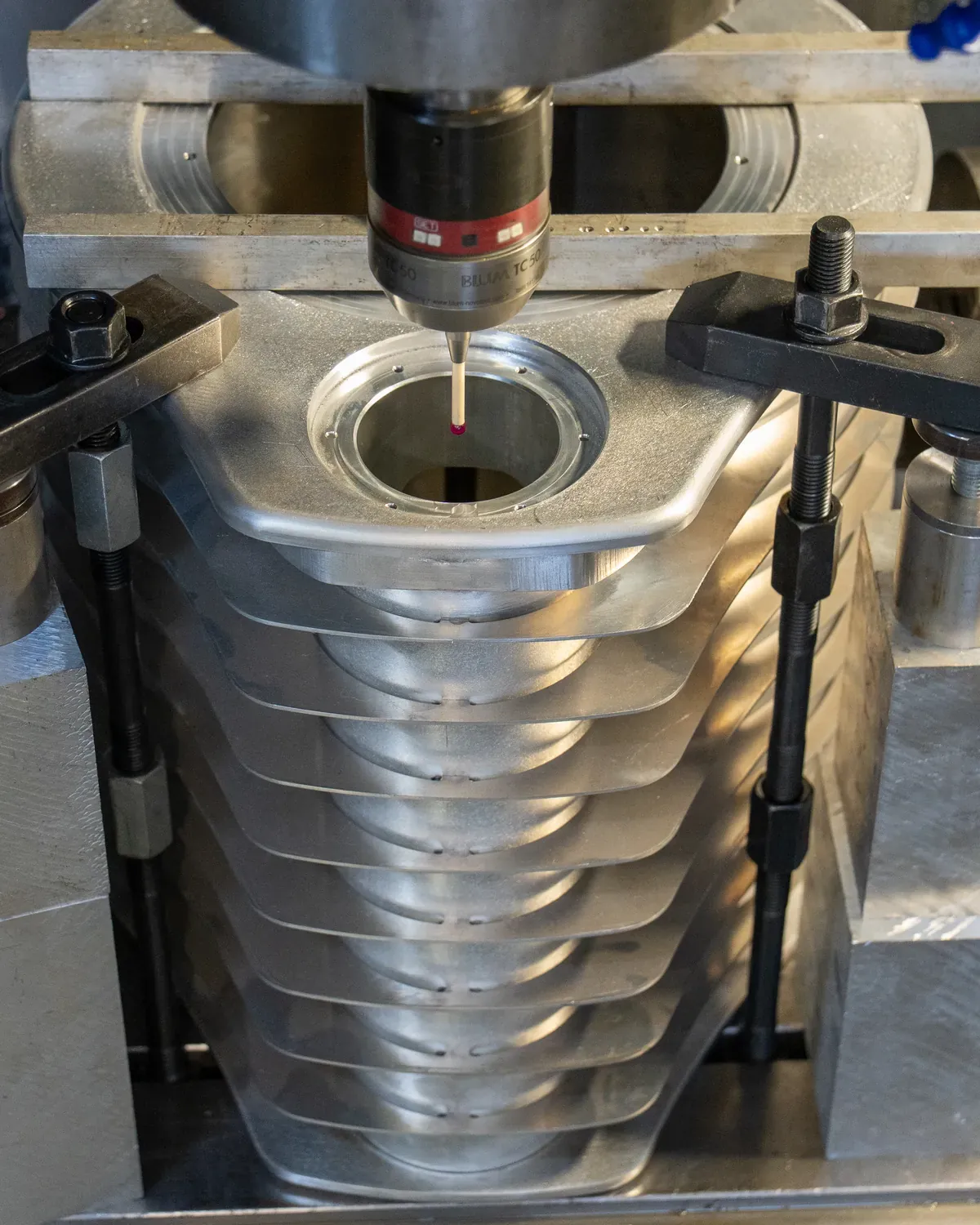

Vue de dessus : palpeur de mesure à bille en rubis engagé dans l'alésage d'une pièce en aluminium nervurée, maintenue par des brides.
Palpeur de mesure dans l’alésage d’une pièce en aluminium.

Usinage CNC des métaux et des matières plastiques : matériaux et nuances

Notre usinage CNC des métaux comprend l’acier de construction, les aciers inoxydables, à outils et trempés, les alliages de nickel, l’aluminium, le cuivre, le laiton et le bronze. Nous usinons également les matières plastiques et le caoutchouc. Le tableau présente des exemples de nuances : entre parenthèses figurent le numéro de matériau ou la désignation selon EN, PN ou AISI tels qu’ils apparaissent sur les plans.

Matériaux usinés CNC chez ECAD : groupes de matériaux et exemples de nuances avec numéros de matériau et désignations PN et AISI
Groupe de matériauxExemples de nuances
Acier de constructionS235JR (1.0038, St3S)
S355J2 (1.0577, 18G2A)
Aciers pour traitement thermiqueC45 (1.0503, 45)
42CrMo4 (1.7225, 40HM, AISI 4140)
Aciers inoxydables (inox)1.4301 (AISI 304, 0H18N9)
1.4404 (AISI 316L, 00H17N14M2)
1.4571 (AISI 316Ti, H17N13M2T)
Acier duplex1.4462 (X2CrNiMoN22-5-3, UNS S31803 / S32205)
Aciers à outils et trempés1.2379 (X153CrMoV12, NC11LV, AISI D2)
1.2080 (X210Cr12, NC11, AISI D3)
Hardox (acier résistant à l’abrasion)
Alliages de nickelInconel 625 (2.4856)
Inconel 718 (2.4668)
AluminiumEN AW-6082 (AlSi1MgMn, PA4)
EN AW-7075 (AlZn5,5MgCu, PA9)
Cuivre, laiton et bronzecuivre Cu-ETP (CW004A, M1E)
laiton CuZn39Pb3 (CW614N, MO58A)
bronze
Matières plastiquesPOM (polyoxyméthylène), PA6 (polyamide), PTFE (téflon), PEEK, PE (polyéthylène), PP (polypropylène)
Caoutchouctype et dureté confirmés lors du devis

Ces nuances sont des exemples, non une liste exhaustive ni une garantie de tolérances. Indiquez dans votre demande la nuance figurant sur le plan. Vous ne la connaissez pas ? Décrivez l’application de la pièce. Nous confirmons la nuance, les dimensions et les tolérances d’une pièce donnée lors du devis.

Usinage CNC des aciers et alliages

Nous usinons l’acier de construction, les aciers pour traitement thermique, à outils et trempés sur nos centres d’usinage et nos tours. Nous usinons l’inox, le duplex et l’Inconel avec d’autres outils et paramètres, sélectionnés selon la nuance.

L’usinage CNC dans la chaîne de production : de la matière au sous-ensemble fini

Avant l’usinage CNC, nous pouvons découper ou plier la matière, et après, la souder en un sous-ensemble et la contrôler avec le scanner 3D Scantech NimbleTrack et la colonne de mesure Mitutoyo, au sein de la même commande. Nous adaptons l’ordre des opérations à la pièce.

  1. Découpe et pliage

    Nous découpons les tôles au laser, au jet d’eau ou au plasma-gaz, et nous plions et cintrons les tôles, tubes et profilés avant leur passage en usinage CNC. La mise en service de la découpe laser de tubes et profilés est prévue en décembre 2026.

    Découpe laser de tôles

  2. Usinage CNC (cette page)

    Nous réalisons le fraisage, le tournage avec outils motorisés, l’électroérosion à fil (EDM) et la rectification plane : quatre prestations sur notre propre parc machines.

  3. Soudage

    Nous soudons les pièces usinées manuellement et sur robots FANUC pour former un sous-ensemble fini. Nous soudons également pour le secteur ferroviaire selon la norme EN 15085-2 (CL 2, activité P).

    Soudage

  4. Contrôle qualité 3D

    Nous pouvons vérifier les dimensions de la pièce ou du sous-ensemble fini avec un scanner 3D et une colonne de mesure Mitutoyo.

    Contrôle qualité 3D

Que nous transmettre pour un devis d’usinage CNC

Nous chiffrons l’usinage CNC sur la base d’un modèle 3D ou d’un plan : nous n’appliquons pas de tarif fixe à la pièce ni à l’heure. Précisez dans votre demande s’il s’agit de fraisage, tournage, électroérosion à fil (EDM) ou rectification plane ; en cas de doute, envoyez simplement votre fichier et nous choisirons le procédé adapté.

Vous trouverez des exemples de matériaux et de nuances dans le tableau des matériaux. Nous confirmons la nuance, les dimensions et les tolérances d’une pièce donnée lors du devis.

Le prix de la commande dépendra de :

  • le matériau et sa nuance
  • les dimensions et les tolérances
  • la prestation choisie (fraisage, tournage, électroérosion, rectification)
  • la quantité de pièces
  • les opérations complémentaires (découpe, pliage, soudage, contrôle 3D)
  • le délai de réalisation

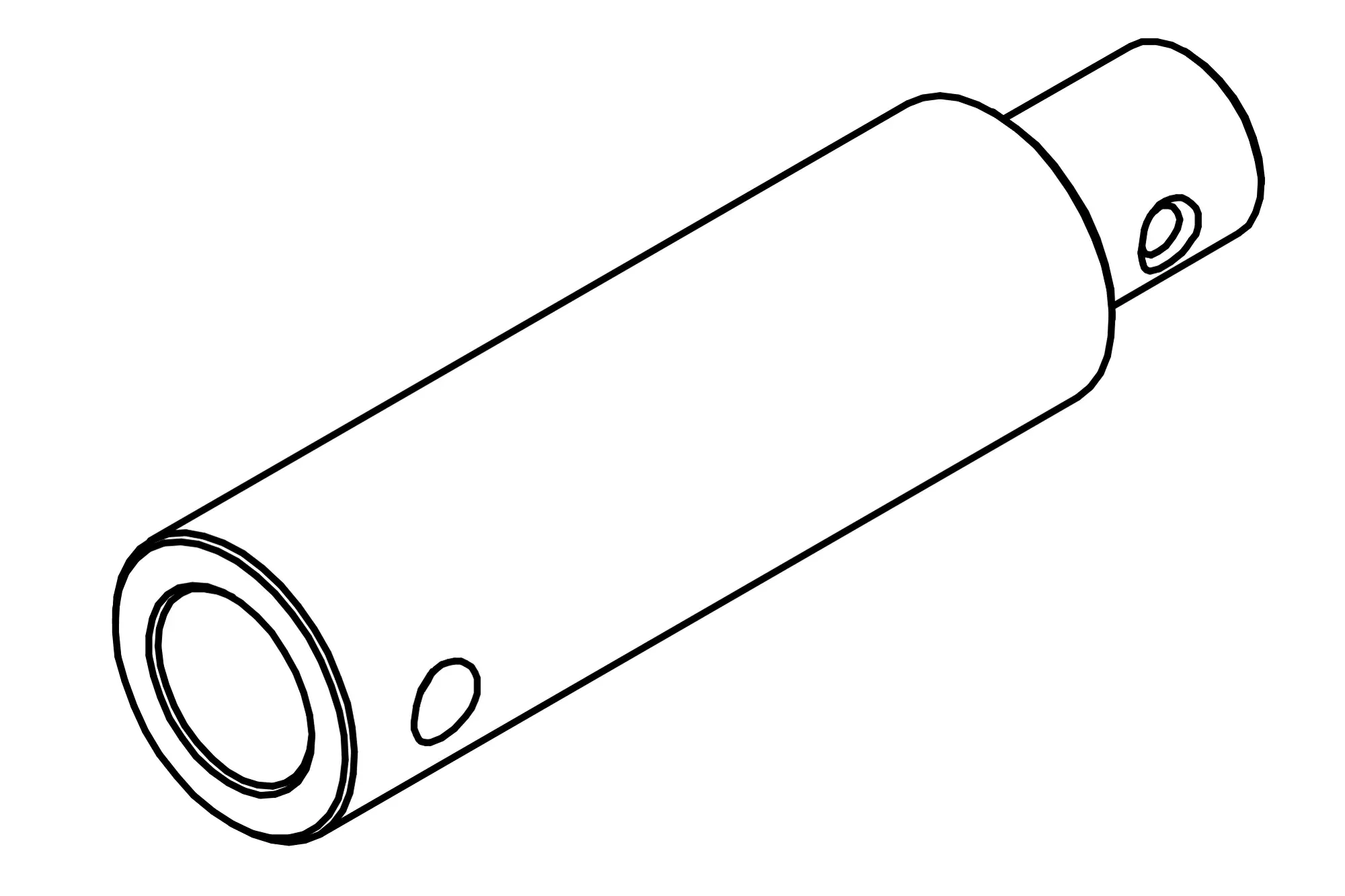

Vue axonométrique d'une rallonge de barre d'alésage : cylindre avec tenon et alésages transversaux, dessin au trait.
Rallonge de barre d’alésage en vue axonométrique, issue d’un plan de notre bureau d’études.

  1. Envoyez un plan ou un modèle 3D

    Nous acceptons les formats PDF, DXF, DWG, STEP, IGES, les photos (JPG, PNG, TIFF) ainsi que les archives ZIP et 7Z, jusqu’à 10 fichiers et 100 MB au total.

  2. Décrivez votre commande

    Matériau, dimensions et tolérances, quantité de pièces, délai et prestation souhaitée.

  3. Nous vous répondrons avec nos questions et un prix

    Nous analyserons votre demande, sélectionnerons la machine et vous enverrons un devis ou vous demanderons les informations manquantes.

Envoyez votre plan pour un devis
Vous préférez appeler ?+48 697 270 000 (lun.–ven. 8h00–16h00)Vous préférez l’e-mail ?biuro@ecad.com.pl

Nous traitons les données de votre demande conformément à notre politique de confidentialité.

Usinage CNC à Lodz, ul. Elektronowa 6

Les machines dédiées à nos quatre prestations CNC sont regroupées sur un seul site au ul. Elektronowa 6 à Lodz, ouvert du lundi au vendredi de 8h00 à 16h00. En activité depuis 2008, nous employons 25 personnes. Nous sommes certifiés ISO 9001:2015 pour le formage et l’usinage mécanique de pièces métalliques ainsi que la conception et la construction de machines. Consultez le contact et l’accès, l’ensemble du parc machines ainsi que toute notre offre de services.

ECAD : atelier d’usinage CNC

Localisation
ul. Elektronowa 6, Lodz
En activité depuis
2008
Équipe
25 personnes
Services CNC
fraisage, tournage, électroérosion, rectification
Certificat
ISO 9001:2015
Commandes
de 1 pièce à la série

Gamme complète de certificats : certificats ECAD.

Questions sur l’usinage CNC

Quels services d’usinage CNC réalise ECAD ?

Nous fraisons, y compris en 5 axes, tournons avec outils motorisés, réalisons l’électroérosion à fil (EDM) et la rectification plane : quatre services CNC au sein d’une même usine située ul. Elektronowej 6 à Lodz. Vous trouverez la liste des équipements dans le parc machines, et les paramètres sur les pages dédiées, par ex. le fraisage CNC.

En quoi diffèrent ces quatre services CNC ?

Le fraisage et le tournage donnent sa forme à la pièce : fraisage sur centres d’usinage, tournage sur tours à outils motorisés. La rectification plane permet la finition de surface après fraisage ou traitement thermique.

Quels métaux et matières plastiques usinez-vous sur CNC ?

Nous usinons les aciers : de construction, inoxydables (304 et 316), à outils et trempés, duplex, ainsi que l’Inconel, l’aluminium, le cuivre, le laiton et le bronze. Parmi les matières plastiques : POM, polyamide, PTFE, PEEK, PE et PP, ainsi que le caoutchouc. Les numéros et désignations des nuances figurent dans le tableau des matériaux et des nuances. Nous confirmons la nuance, les dimensions et les tolérances d’une pièce donnée lors du devis.

Réalisez-vous du fraisage 5 axes ?

Oui. Nous fraisons en 5 axes sur les centres DN Solutions DVF 6500 et Mazak CV5-500, et en 3 axes sur les DN Solutions DNM 4500 et DNM 500 II. En savoir plus : fraisage CNC.

Combien coûte l’usinage CNC ?

Nous n’avons pas de grille tarifaire, nous chiffrons chaque commande sur la base d’un modèle 3D ou d’un plan. Le prix dépend du matériau, des dimensions et tolérances, du service choisi, du nombre de pièces et du délai.

À partir de combien de pièces acceptez-vous les commandes d’usinage CNC ?

De la pièce unitaire à la série, qu’il s’agisse de fraisage, de tournage, d’électroérosion ou de rectification.

Pouvez-vous combiner l’usinage CNC avec la découpe, le pliage ou le soudage ?

Oui. Nous pouvons préalablement découper ou plier la matière, puis souder la pièce usinée en un ensemble et la vérifier par contrôle 3D, dans le cadre d’une même commande, sans chercher de sous-traitants. Voir la fabrication complète.
