Pliage de tôles
à Lodz

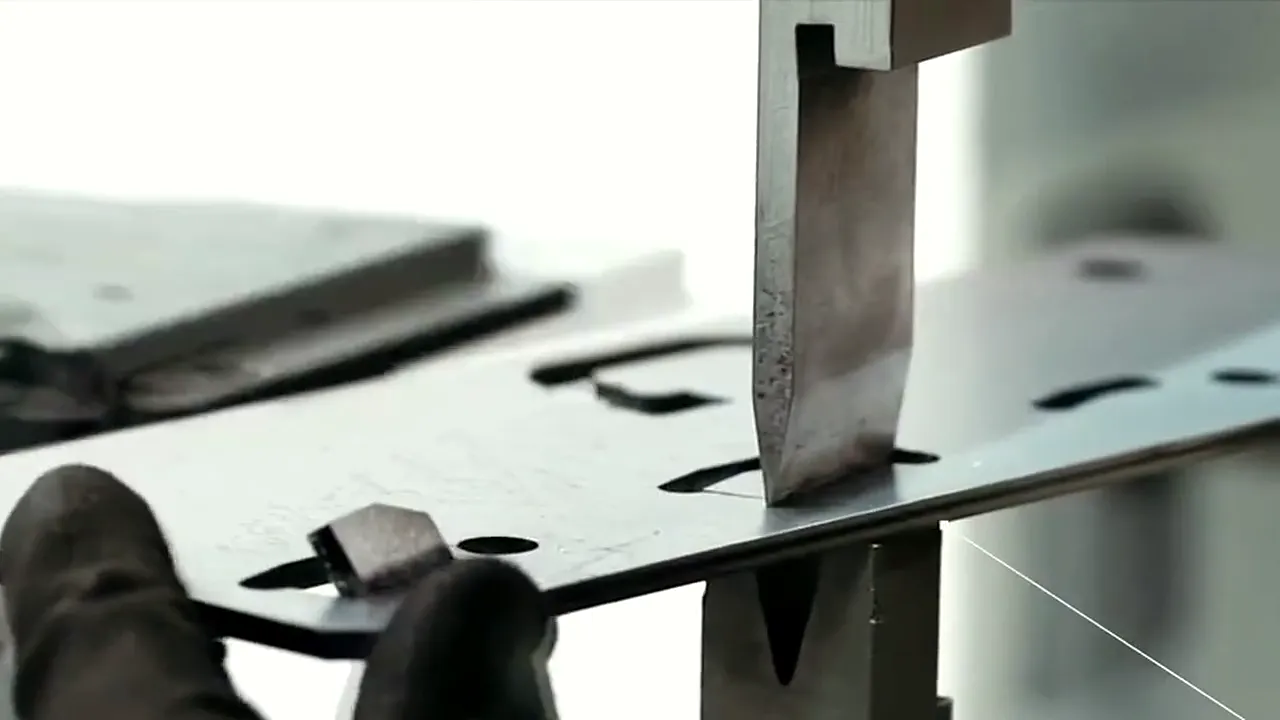

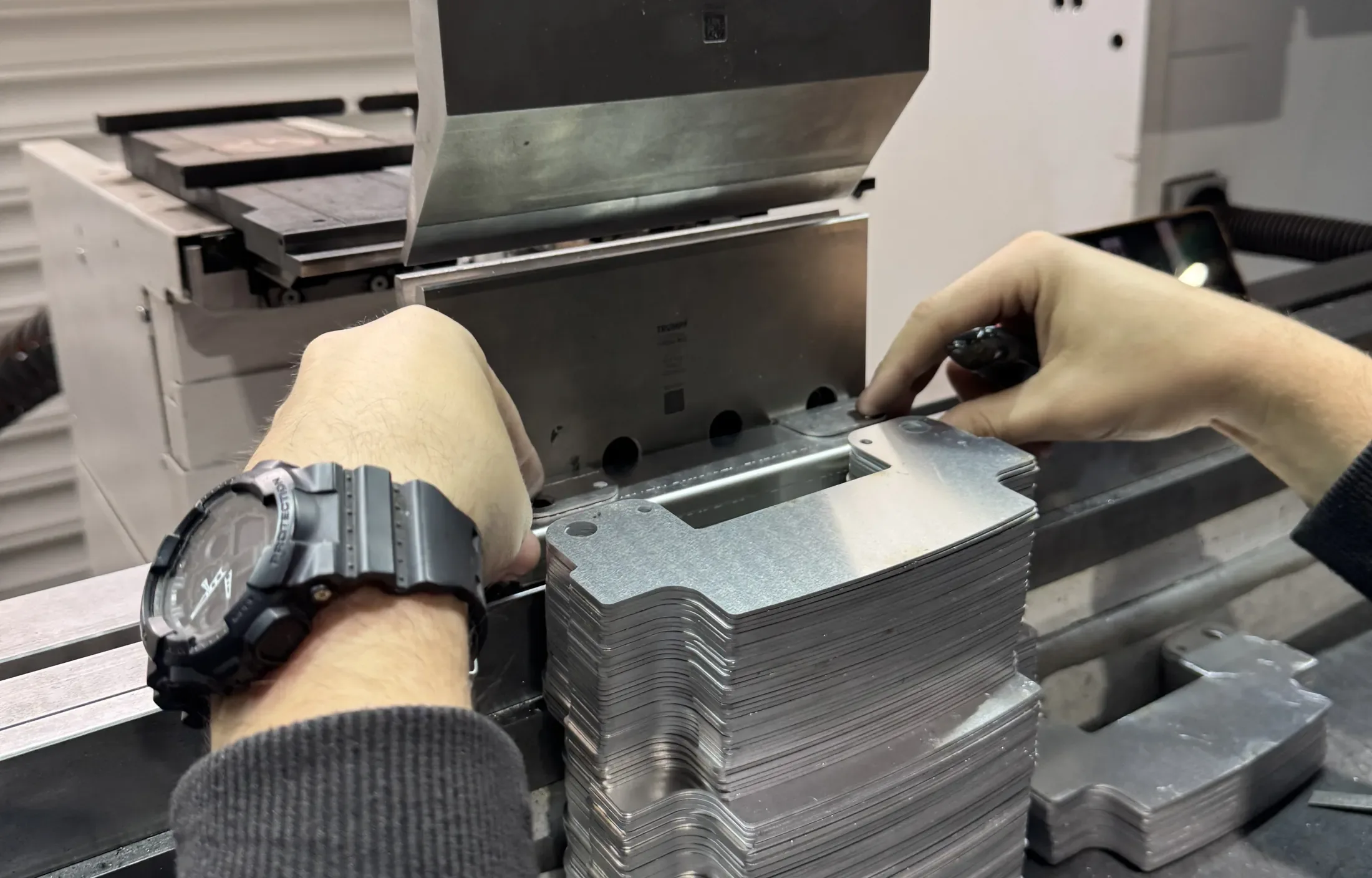

Flan dans l’outil de la presse plieuse Trumpf. Atelier ECAD.
- Force de pliage
- 500 kN
- Longueur de pliage
- 1530 mm
- Butée arrière
- 6 axes
Pliage de tôles sur mesure sur presse plieuse Trumpf TruBend 7050 : d’après plan ou modèle 3D, de la pièce unitaire à la série. Nous préparons le programme de pliage dans SigmaBEND. Nous découpons la tôle sur notre laser 12 kW, ébavurons et plions en une seule commande.

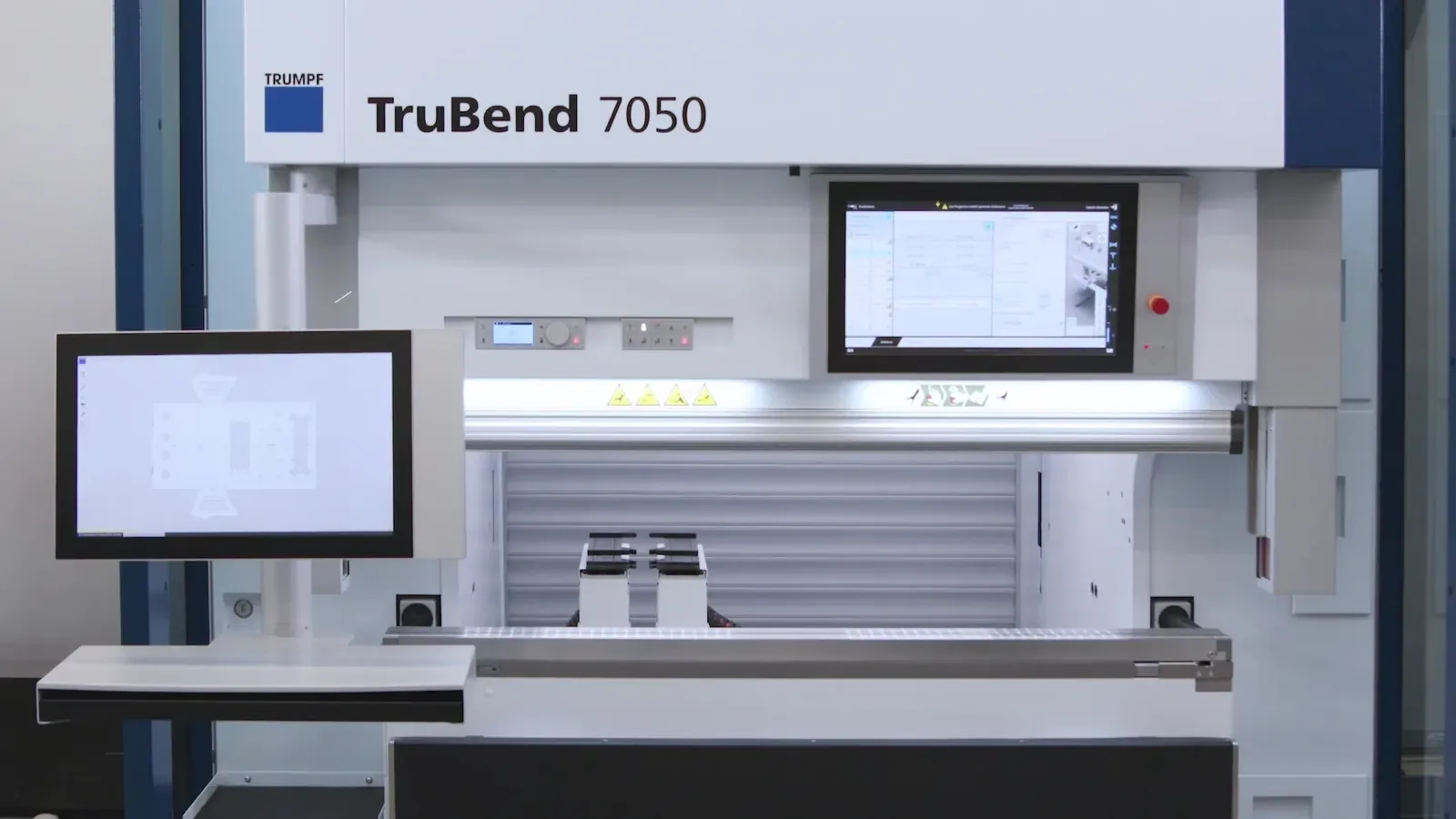

Pliage de tôles sur mesure sur presse Trumpf TruBend 7050
Le pliage CNC sur la TruBend 7050 est rapide : la presse est idéale pour les petites et moyennes pièces, y compris en série. Une seconde presse Trumpf TruBend 3130 (prévu pour novembre 2026) au tablier plus long rejoindra bientôt l’atelier pour les pièces plus grandes.
| Paramètre | TruBend 7050 | TruBend 3130, bientôt |
|---|---|---|
| Force de pliage | 500 kN | 1300 kN |
| Longueur de pliage | 1530 mm | 3230 mm |
| Hauteur libre | 385 mm | 615 mm |
| Butée arrière | 6 axes | 4 axes |
| Sécurité | – | BendGuard |
| Statut | en service | bientôt, prévu pour novembre 2026 |
L’épaisseur maximale de pliage dépend de la force de pliage, de la longueur de pliage, du matériau et de l’ouverture de la matrice. Le tableau de pliage ci-dessous l’illustre.
Tableau de pliage de tôles : matrice, poinçon et force de pliage
Force indicative de pliage en l’air à 90° pour l’acier de construction (Rm ≈ 450 MPa), en tonnes par mètre de longueur de pliage. La case orange indique la matrice recommandée (V ≈ 8 × épaisseur de la tôle). Les valeurs sont calculées avec la formule de pliage en l’air et comparées aux abaques TRUMPF et AMADA.
Le tableau défile horizontalement.
| Matrice V [mm] | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | Longueur max. de pliage sur TruBend 7050 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rayon int. ri [mm] | 1 | 1,3 | 1,6 | 2 | 2,6 | 3,3 | 4 | 5 | 6,5 | 8 | 10 | 13 | 16 | |
| Bord min. b [mm] | 4 | 5,5 | 7 | 8,5 | 11 | 14 | 17,5 | 22 | 28 | 35 | 45 | 55 | 71 | |
| 0,5 mm | 2,5 | toute la longueur (1530 mm) | ||||||||||||
| 0,8 mm | 7 | 5 | 4 | toute la longueur (1530 mm) | ||||||||||
| 1 mm | 11* | 8* | 6,5 | 5,5* | toute la longueur (1530 mm) | |||||||||
| 1,5 mm | 18* | 15 | 12 | 9 | 7,5 | toute la longueur (1530 mm) | ||||||||
| 2 mm | 26 | 22 | 16 | 13 | 10 | toute la longueur (1530 mm) | ||||||||
| 2,5 mm | 25 | 20 | 16 | 13 | toute la longueur (1530 mm) | |||||||||
| 3 mm | 37 | 29 | 23 | 18 | 15 | toute la longueur (1530 mm) | ||||||||
| 4 mm | 52 | 42 | 33 | 26 | 21 | toute la longueur (1530 mm) | ||||||||
| 5 mm | 65 | 51 | 41 | 33 | 26 | jusqu’à 1250 mm | ||||||||
| 6 mm | 73 | 59 | 47 | 37 | 29 | jusqu’à 1080 mm | ||||||||
| 8 mm | 104 | 83 | 66 | 52 | 42 | jusqu’à 770 mm | ||||||||
| 10 mm | 130 | 103 | 81 | 65 | jusqu’à 620 mm | |||||||||
| 12 mm | 149 | 117 | 94 | jusqu’à 540 mm |
- matrice recommandée pour l’épaisseur donnée
- plus de 33 t/m : sur la TruBend 7050, uniquement des pliages plus courts (dernière colonne)
- * les tableaux des fabricants indiquent ici jusqu’à 30% de plus, pour les tôles fines dans une matrice étroite
Poinçon et matrice
Jusqu’à env. 3 mm, généralement poinçon 86–88° avec pointe R0,6–R1 ; tôles plus épaisses : pointe R3–R4. La matrice est choisie dans une plage de 6–12 × l’épaisseur de la tôle ; une matrice plus large réduit la force et augmente le rayon.
Pliage de l’aluminium, de l’acier inoxydable et d’autres matériaux
La force du tableau est multipliée par le rapport de résistance : pour l’acier inoxydable, dit inox (p. ex. 1.4301), env. × 1,5 ; pour l’aluminium (p. ex. 5754), env. × 0,5 ; pour l’acier DC01, env. × 0,6–0,9. Le pliage de l’aluminium demande donc moins de force que celui de l’acier de construction, et le pliage de l’acier inoxydable en demande davantage.
Ce que cela implique pour votre pièce
Sur toute la longueur de 1530 mm, la TruBend 7050 plie l’acier de construction jusqu’à env. 4 mm, et les tôles plus épaisses sur une longueur réduite. Nous confirmons les outils et la force pour votre pièce lors du devis.
Valeurs indicatives pour le pliage en l’air à 90°, calculées avec la formule P = 1,42 × Rm × s² / V et comparées aux tableaux d’efforts TRUMPF et AMADA ; rayon et bord minimal selon le catalogue d’outils AMADA, choix du poinçon selon les catalogues TRUMPF et AMADA. La résistance réelle de la tôle S235 étant de 360–510 MPa, la force peut varier de dix à vingt pour cent.
Du développé au capot fini
Développé issu de notre conception (Solid Edge)
Notre bureau d’études a conçu ce capot de transport sous Solid Edge. Le modèle génère le développé en DXF : acier 5 mm, flan de 435 × 353 mm, contour et 17 trous.
Programme de pliage dans SigmaBEND
Nous préparons les programmes de pliage dans SigmaBEND. Le plan de ce capot comporte un tableau de pliage : quatre plis à 90°, rayon intérieur de 5,8 mm, ainsi que l’ordre et le sens de chaque pli.

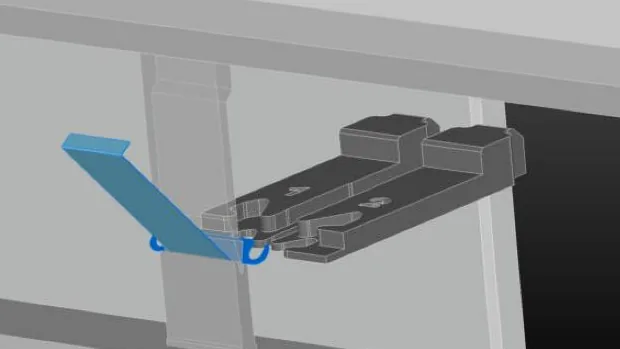

Simulation de pliage dans SigmaBEND (autre pièce) Pliage sur la presse plieuse Trumpf TruBend 7050
Nous plions sur la presse Trumpf TruBend 7050 (500 kN, longueur de pliage jusqu’à 1530 mm). Séquence selon le plan : bord à trous oblongs, paroi avec trous Ø40, puis pattes gauche et droite.
Capot fini
Après quatre plis, le capot mesure 435 × 224 × 145 mm. Nous découpons, ébavurons et plions en une seule commande. Voir les ensembles en tôle pliée dans nos réalisations.
Découpe et pliage de tôles en une seule commande, avec ébavurage
Nous découpons les flans à plier sur place au laser 12 kW : vous n’avez pas besoin de commander la découpe auprès d’une autre entreprise. Après le pliage, nous pouvons souder les pièces en un élément complet. Voir les ensembles mécano-soudés et la fabrication complète.
Flan découpé au laser
Laser fibre 12 kW, feuilles de tôle 3000 × 1500 mm.

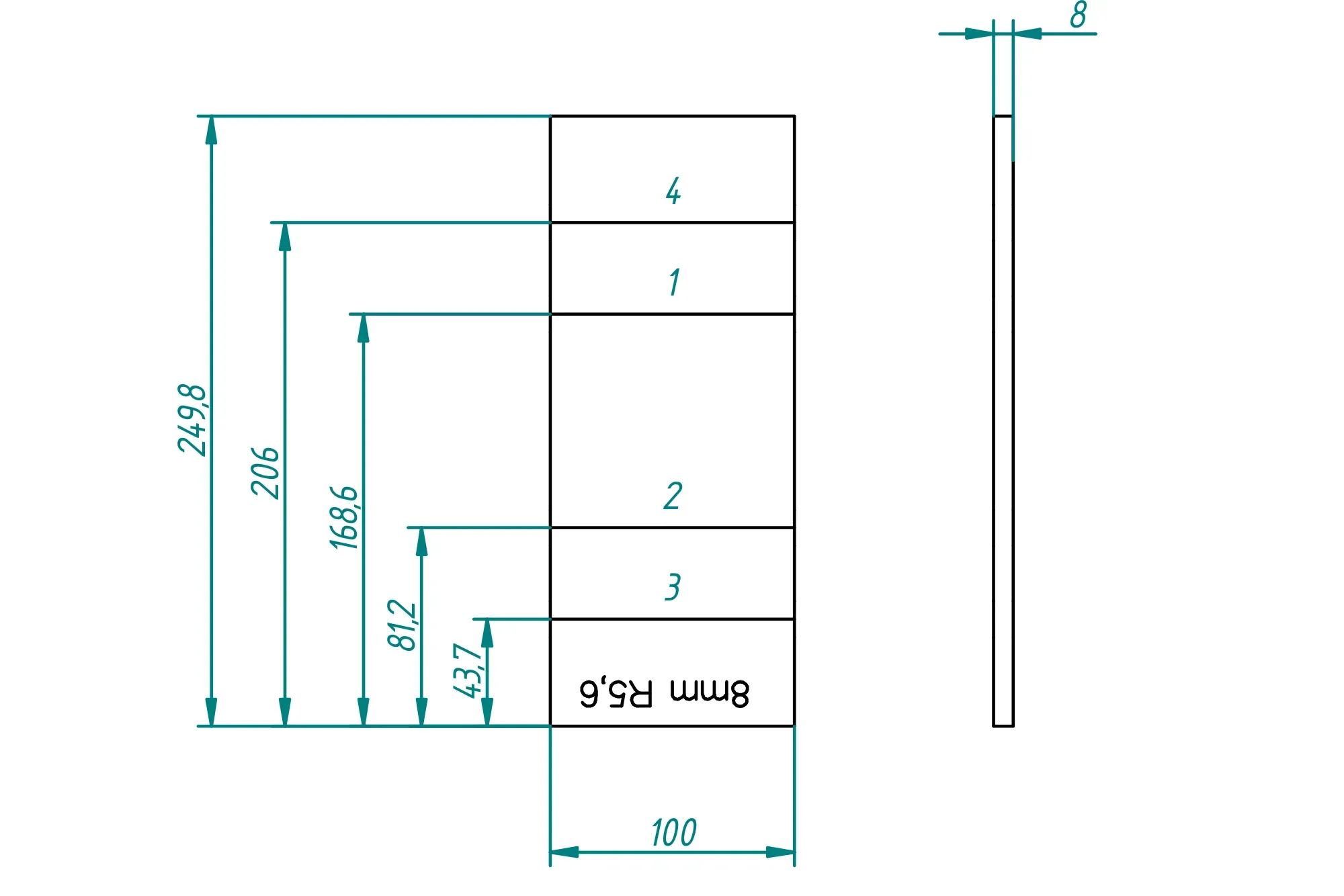

Développé de tôle : les numéros indiquent l’ordre des plis. Plan issu des archives d’ECAD.
Découpe laser de tôlesÉbavurage
Nous éliminons les bavures sur les arêtes après la découpe.

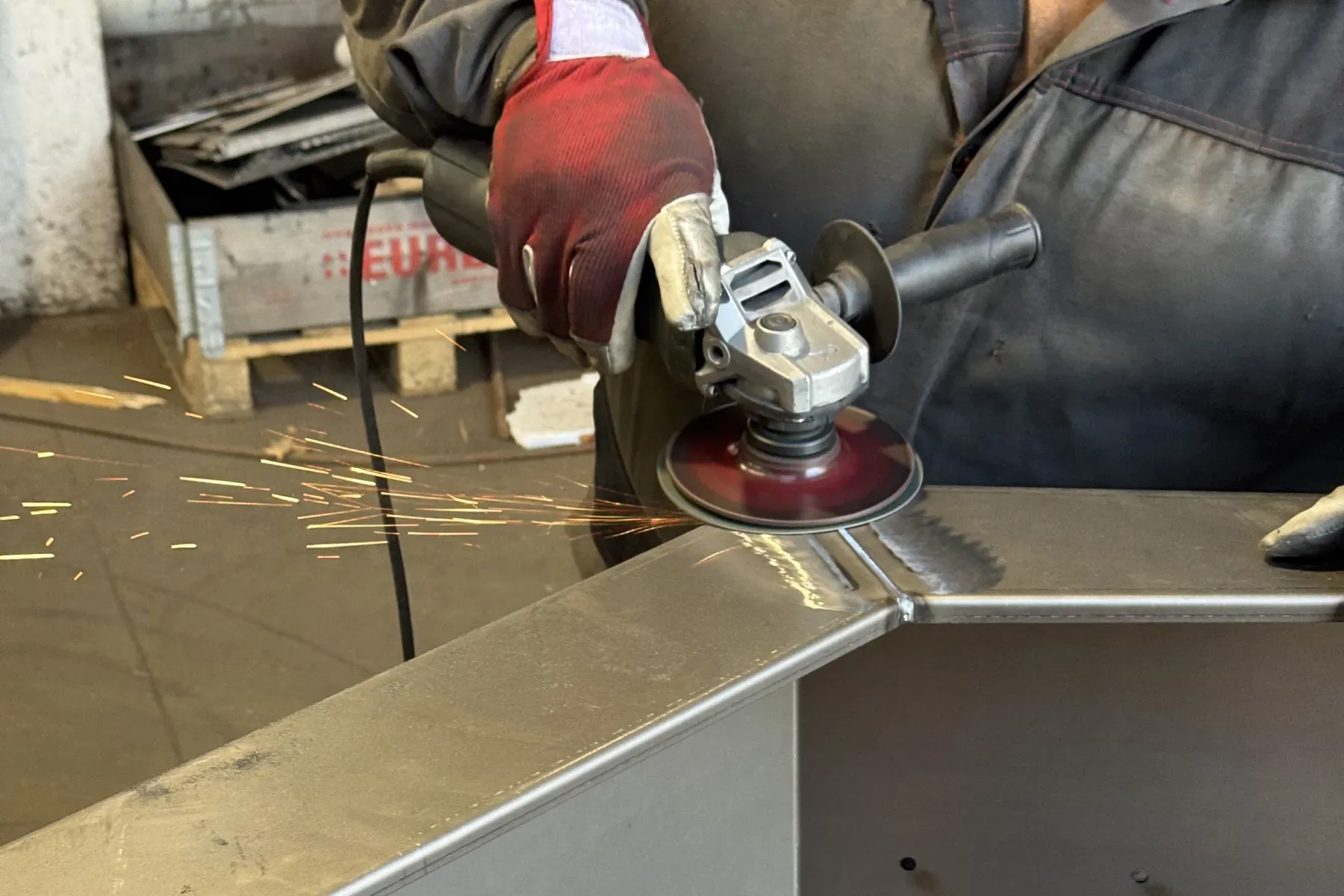

Meuleuse d’angle sur le coin d’une pièce en tôle pliée. Atelier ECAD.
Pliage de tôles
Presse plieuse Trumpf TruBend 7050, de la pièce unitaire à la série.

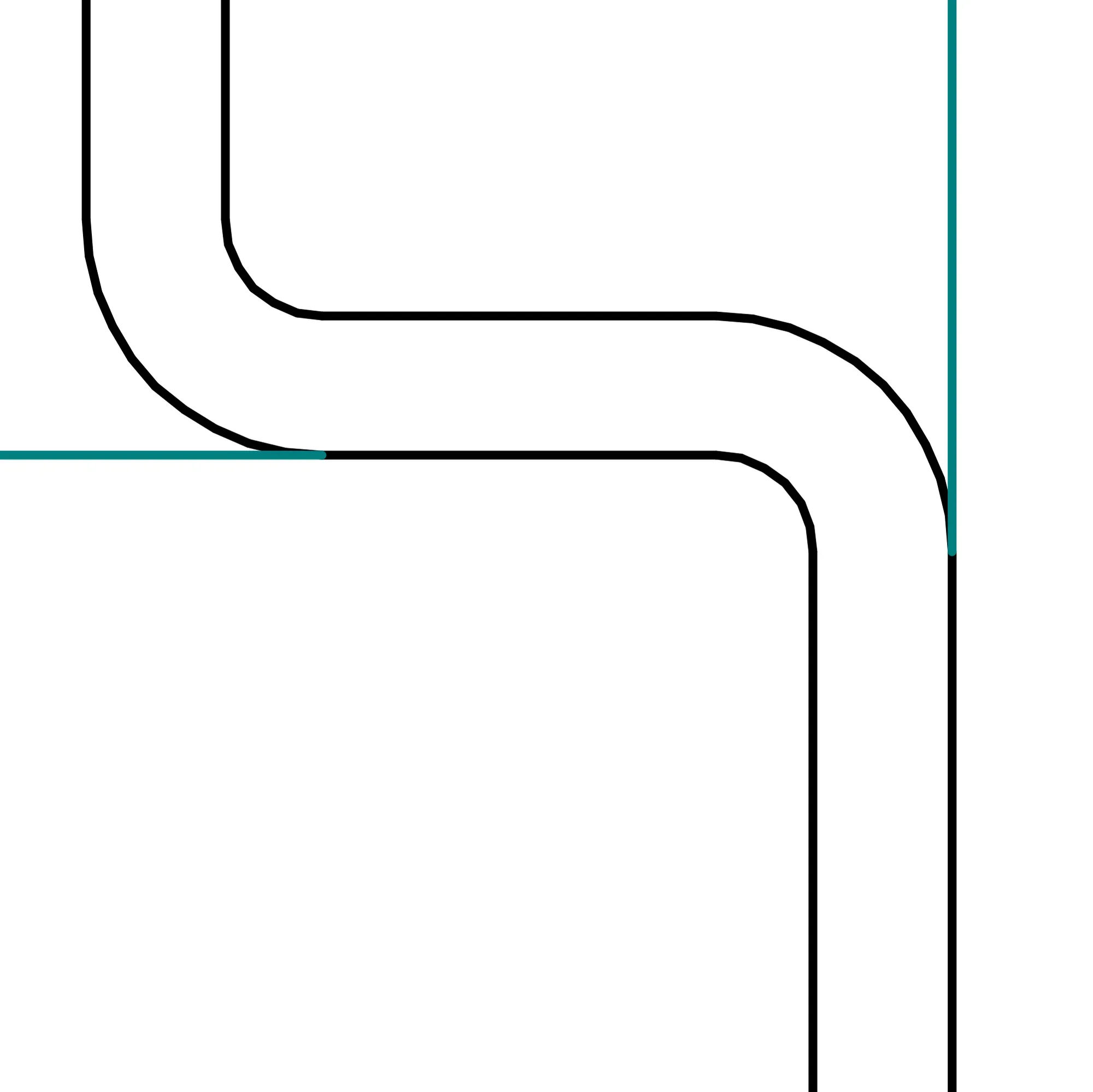

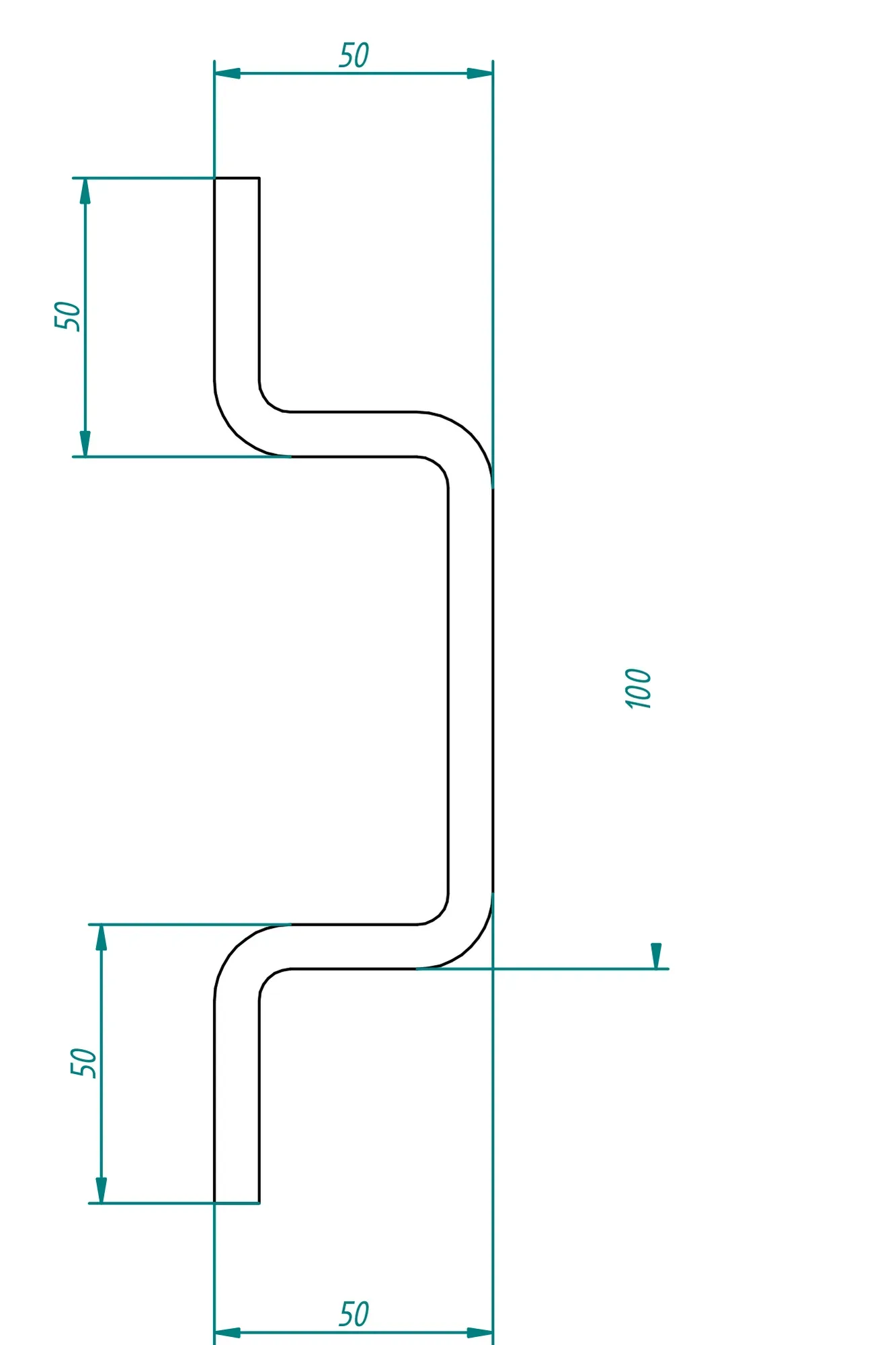

Profilé après quatre plis, avec cotes. Gros plan sur les plis : rayon intérieur et extérieur.
Soudage
Soudage manuel et robotisé, y compris pour l’industrie ferroviaire selon EN 15085-2.

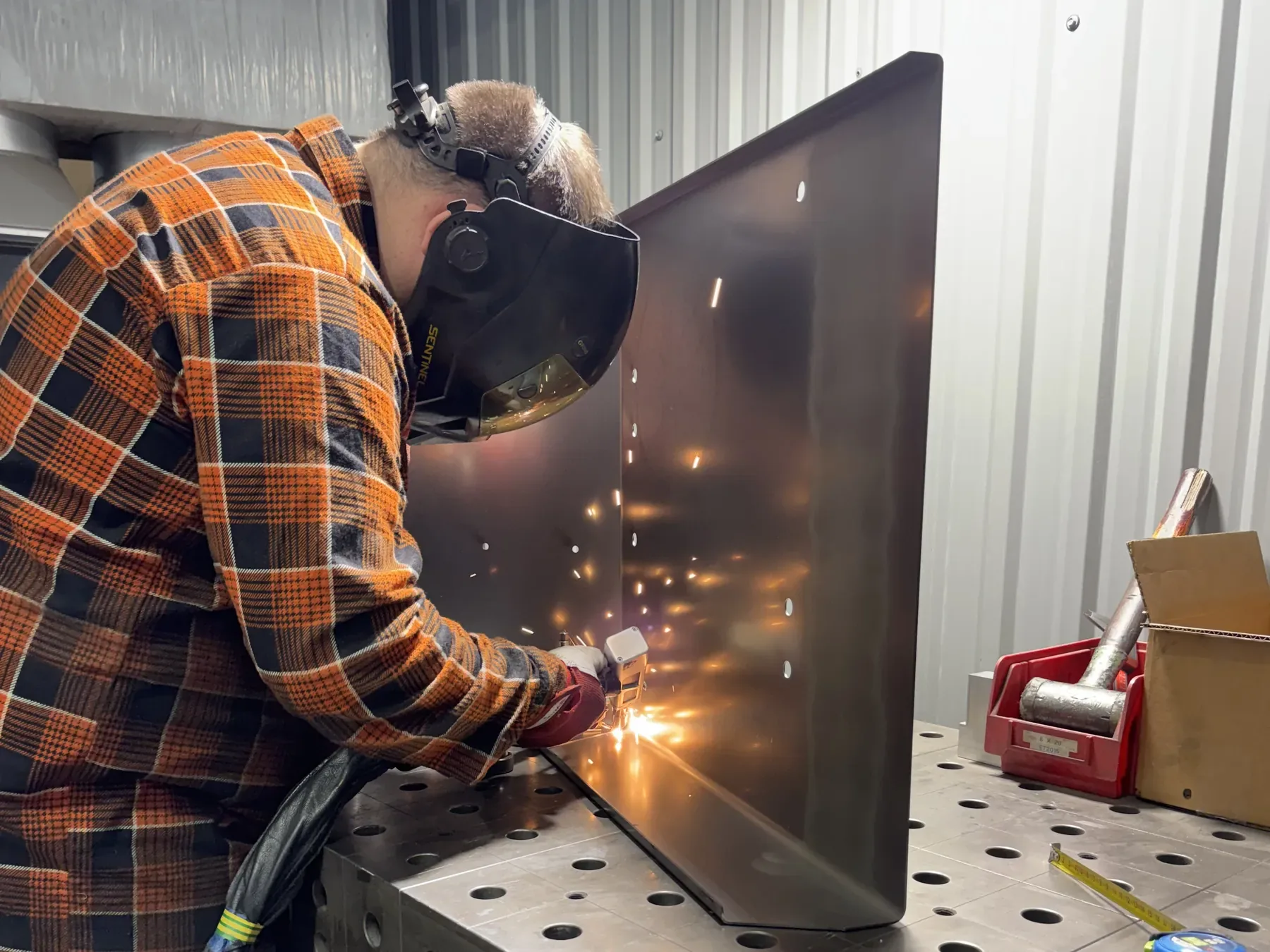

Soudage d’une pièce en tôle sur une table de soudage perforée. Atelier ECAD.
Soudage
Pliage de tôles à Lodz, ul. Elektronowa 6
Nous réalisons le pliage de tôles à Lodz dans notre usine située ul. Elektronowa 6, ouverte du lundi au vendredi de 8h00 à 16h00. En activité depuis 2008, nous employons 25 personnes. Voir contact et accès ainsi que notre parc machines.

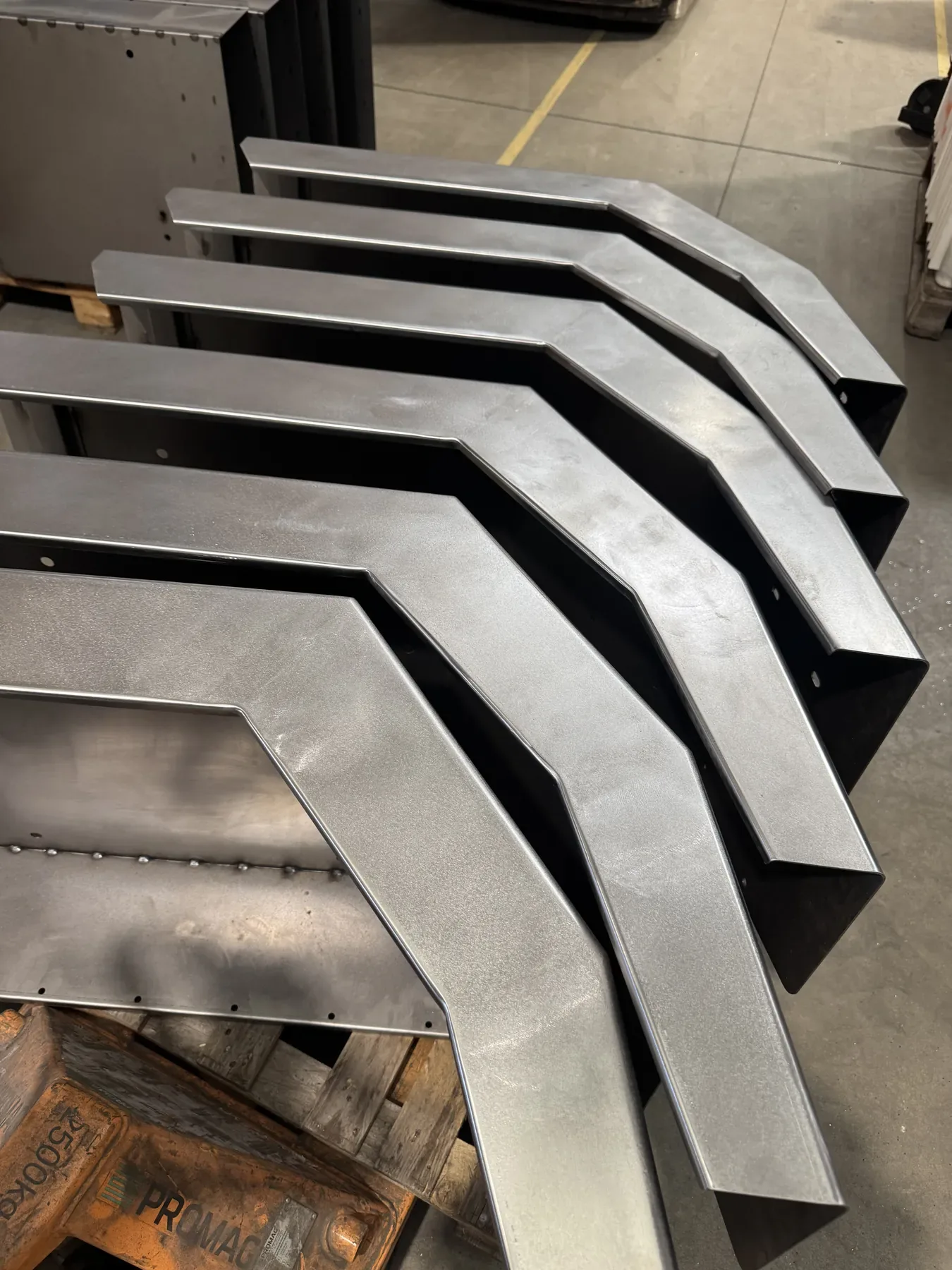

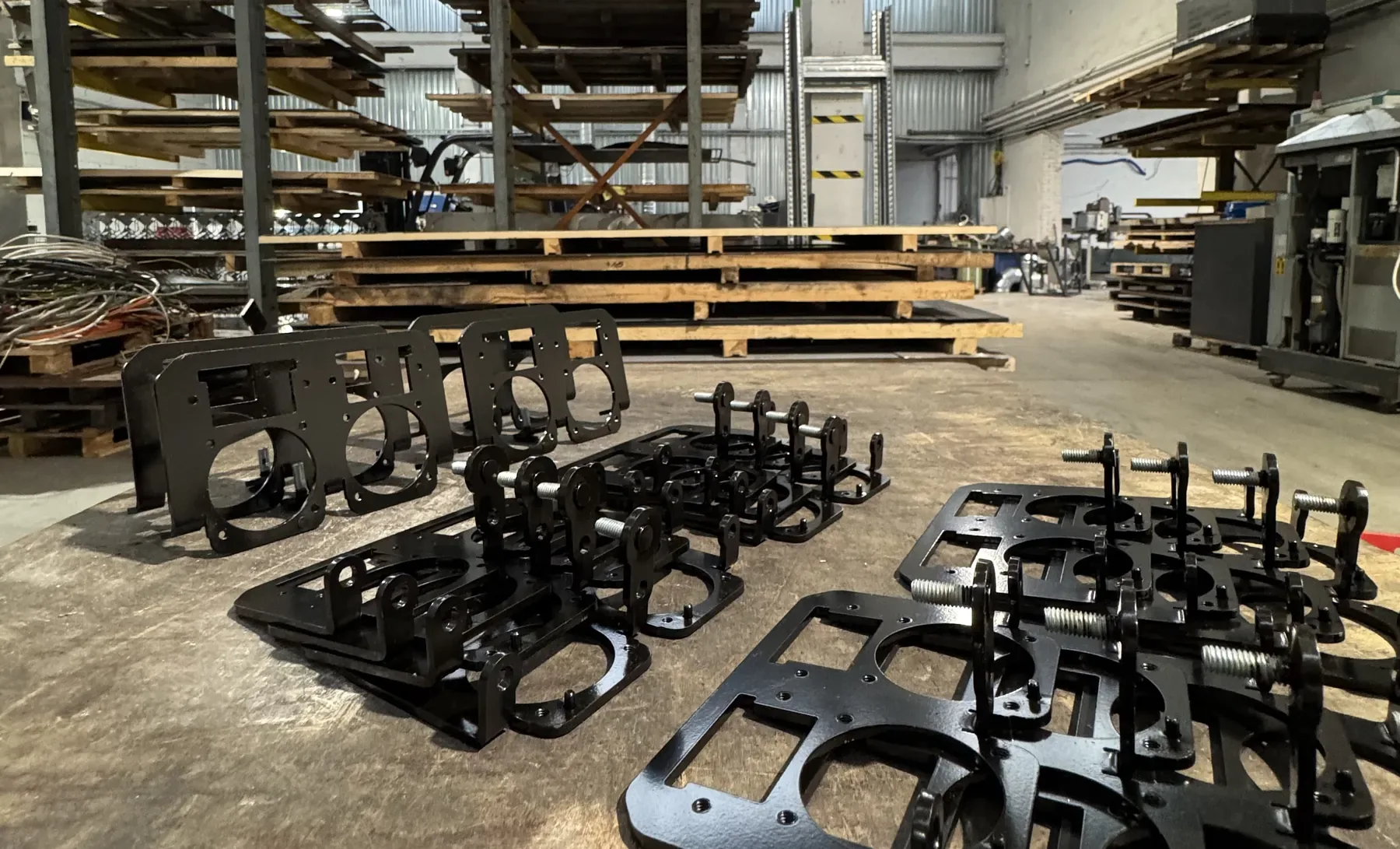

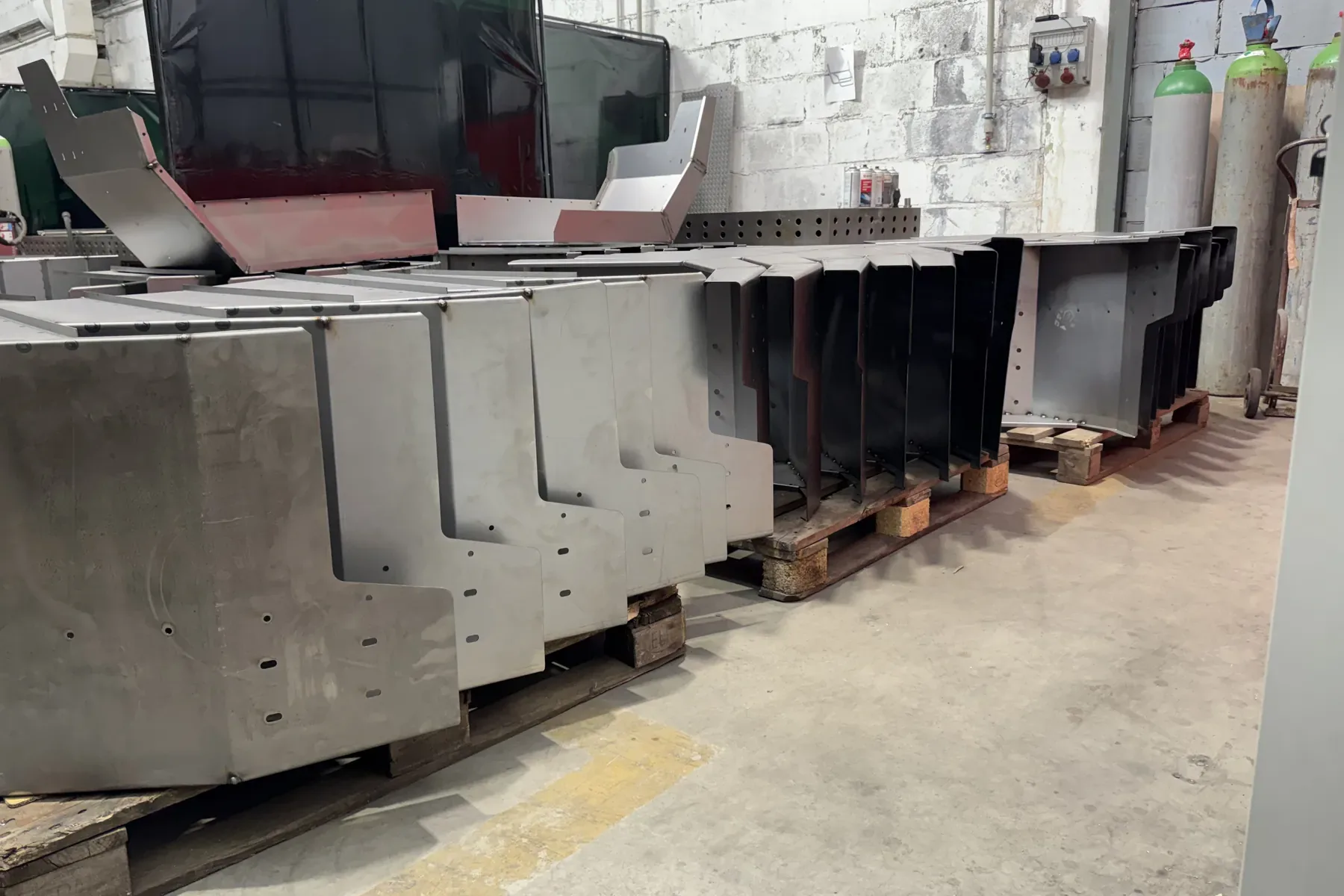

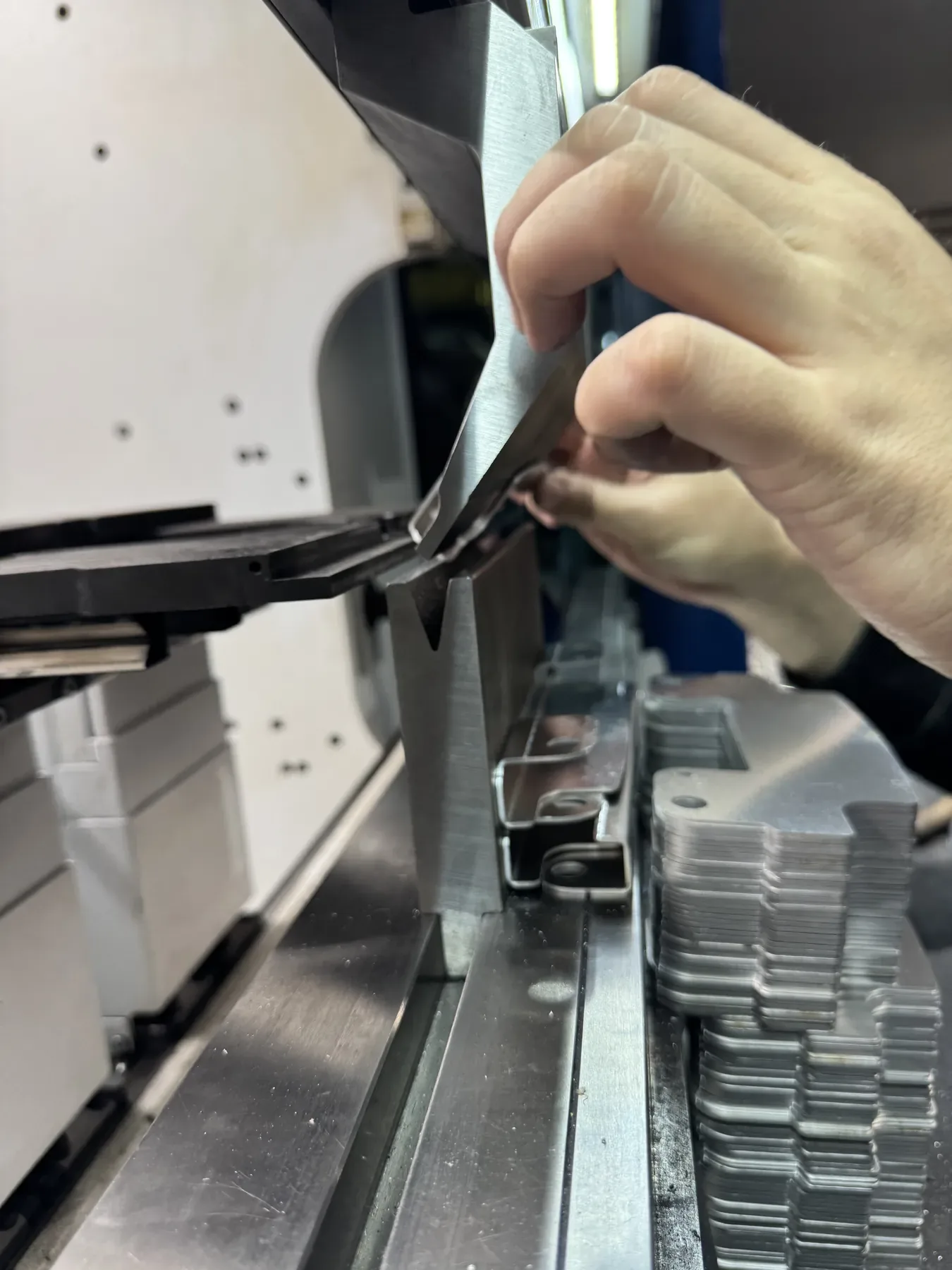

Pliage d’une pièce dans l’outil de la presse plieuse. Atelier ECAD. Série d’éléments en tôle pliée sur palettes. Atelier ECAD. Profilés en tôle pliée. Atelier ECAD. Pièces en tôle pliée sur une table.
Comment commander le pliage de tôle
Nous chiffrons les prestations de pliage de tôles sur la base d’un modèle 3D ou d’une documentation technique, et non d’une grille tarifaire. L’idéal est de nous envoyer un modèle ou un plan indiquant les cotes, les angles et les rayons de pliage. En savoir plus : de quoi dépend le prix de la découpe et du pliage. Guide : comment préparer un fichier pour la découpe laser et le pliage.
Le prix dépend de :
- le matériau et l’épaisseur
- la longueur de pliage
- le nombre de plis par pièce
- le nombre de pièces
- la découpe et l’ébavurage du flan
- le soudage et le délai
Envoyez un plan ou un modèle 3D
PDF, DXF, DWG, STEP, IGES, photos (JPG, PNG, TIFF) ou archive ZIP ou 7Z. Jusqu’à 10 fichiers, 100 Mo maximum au total.
Décrivez la commande
Matériau et nuance, épaisseur, nombre de pièces, délai, et précisez si nous devons aussi découper le flan.
Nous vous répondrons avec nos questions et le prix
Nous vous enverrons un devis ou vous demanderons les informations manquantes.
Nous traitons les données de votre demande conformément à notre politique de confidentialité.
Questions sur le pliage de tôles
Réalisez-vous le pliage de tôles sur mesure dès la pièce unitaire ?
Oui. Nous réalisons le pliage de tôles sur mesure de la pièce unitaire à la série, à partir d’un plan ou d’un modèle 3D.
Quelle longueur de tôle peut-on plier ?
La TruBend 7050 plie sur une longueur allant jusqu’à 1530 mm. Une deuxième presse plieuse, la Trumpf TruBend 3130, d’une longueur de pliage de 3230 mm, viendra prochainement compléter notre parc.
Quelle épaisseur de tôle la presse peut-elle plier ?
À titre indicatif : sur toute la longueur de 1530 mm, la TruBend 7050 (500 kN) plie l’acier de construction jusqu’à env. 4 mm, et des tôles plus épaisses sur une longueur réduite, par ex. 6 mm jusqu’à env. 1080 mm. Détails dans le tableau de pliage ; pour votre pièce, nous le confirmons lors du devis.
Combien coûte le pliage de tôle ?
Nous n’avons pas de grille tarifaire. Nous établissons nos devis à partir d’un modèle ou d’une documentation. Le prix dépend du matériau, de l’épaisseur, du nombre de plis, du nombre de pièces et des opérations complémentaires. Voir grille tarifaire de découpe et pliage : de quoi dépend le prix.
Découpez-vous la tôle avant le pliage ?
Oui. Nous découpons le flan au laser 12 kW, l’ébavurons et le plions au sein d’une même commande. Voir découpe laser de tôles.
Cintrez-vous également les tubes et les profilés ?
Oui, sur la cintreuse à mandrin CNC VLB EB53CNC-RH. Voir cintrage de tubes et profilés.
Cintrage ou façonnage de tôle : est-ce la même chose que le pliage ?
Oui. Ce sont des termes courants pour désigner le pliage sur presse plieuse. Chez nous, nous plions sur une presse Trumpf TruBend 7050, de la pièce unitaire à la série, d’après un plan ou un modèle 3D.
