Découpe au jet d’eau
à Lodz
Découpe au jet d’eau (waterjet) sur machine PTV : principalement l’acier, ainsi que d’autres métaux, les matières plastiques et la pierre, par ex. le granit. Le jet d’eau chargé d’abrasif coupe à froid, sans échauffer le matériau dans la zone de coupe. Nous chiffrons sur plan ou modèle 3D, de la pièce unitaire à la série.
Nous pouvons également plier et souder les pièces découpées dans la même usine.
| Matériau | Ce que nous découpons | Archives ECAD |
|---|---|---|
 Métaux | principalement l’acier, p. ex. de construction ; également l’aluminium | tôles fortes en acier de 25, 20 et 15 mm ; aluminium, plaque de 10 mm |
| Matières plastiques | nuance confirmée lors du devis | aucun exemple dans les archives |
 Pierre | p. ex. granit | granit, dalle de 20 mm |
Apport thermique dans la zone de coupe : aucundécoupe à froid, sans zone affectée thermiquement

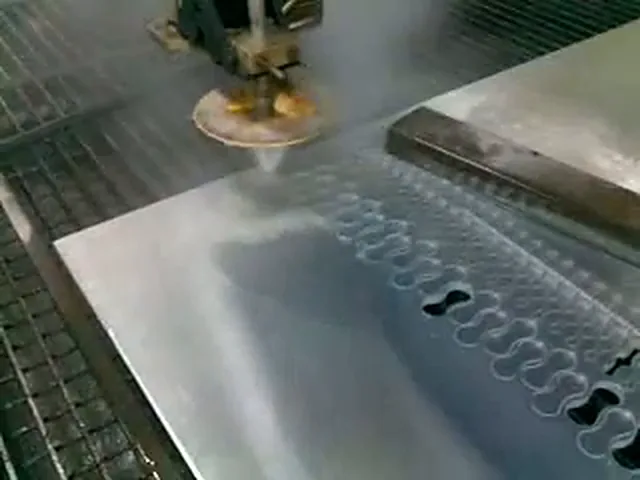

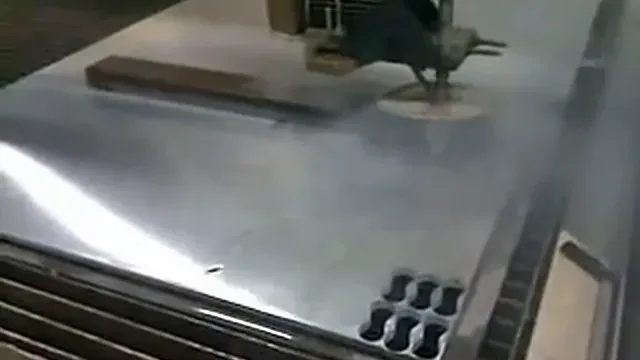

- Découpe au jet d’eau d’aluminium, plaque de 10 mm. Extrait d’une vidéo d’archives ECAD de 2009.

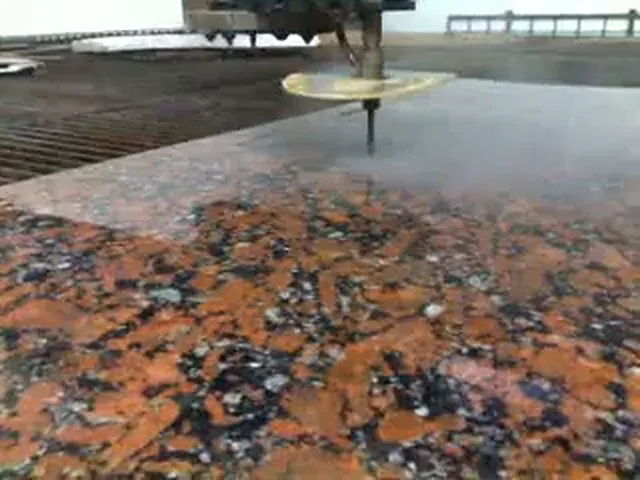

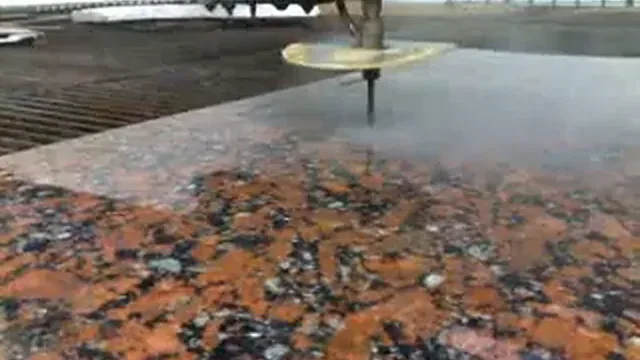

- Découpe au jet d’eau de granit, dalle de 20 mm. Extrait d’une vidéo d’archives ECAD de 2009.
Découpe au jet d’eau : principalement acier, autres métaux, plastiques et pierre
La découpe au jet d’eau est un procédé à froid : l’eau additionnée d’abrasif sectionne le matériau sans l’échauffer dans la zone de coupe, évitant toute zone affectée thermiquement. La technologie waterjet permet de découper sur une même machine différents matériaux : acier et aluminium, matières plastiques et pierre. C’est pourquoi nous privilégions le jet d’eau lorsque le matériau ne doit pas subir d’échauffement lors de la coupe. Nous confirmons la nuance et l’épaisseur du matériau pour votre pièce lors du devis.
| Paramètre | Valeur |
|---|---|
| Type | machine de découpe au jet d’eau |
| Marque | PTV |
| Matériaux | principalement l’acier ; également autres métaux, matières plastiques, pierre |
| Lieu d’exploitation | ECAD, Lodz, Elektronowa 6 |
Toutes les machines : parc machines.
Découpe au jet d’eau, laser ou plasma : quel procédé choisir
Dans notre usine, nous découpons les tôles et plaques au jet d’eau, au laser fibre ou au plasma. Ces procédés se distinguent par les matériaux compatibles, l’apport thermique dans la zone de coupe et l’épaisseur maximale d’acier. Consultez aussi notre guide : comment choisir le procédé de découpe : laser, jet d’eau ou plasma.
| Procédé | Notre machine | Matériaux | Apport thermique dans la zone de coupe | Épaisseur maximale de l’acier de construction |
|---|---|---|---|---|
| Découpe au jet d’eau | PTV | principalement l’acier ; également d’autres métaux, les matières plastiques, la pierre | aucune | confirmé dans le devis |
| Découpe laser | HSG G3015H V2, 12 kW | acier, acier inoxydable, aluminium, laiton, cuivre | oui | jusqu’à 40 mm (jusqu’à 20 mm avec arête de haute qualité) |
| Découpe plasma | STIGAL, Hypertherm HPR130XD | acier, acier inoxydable, aluminium | oui | perçage jusqu’à 32 mm, découpe maximale jusqu’à 38 mm |
Au jet d’eau, nous découpons principalement l’acier, mais aussi les matières plastiques et la pierre ; le laser fibre et le plasma nous servent uniquement pour les métaux. Nous sélectionnons le procédé lors du devis. Voir la découpe laser de tôles et la découpe plasma.
Pièces pour la découpe au jet d’eau sur nos plans

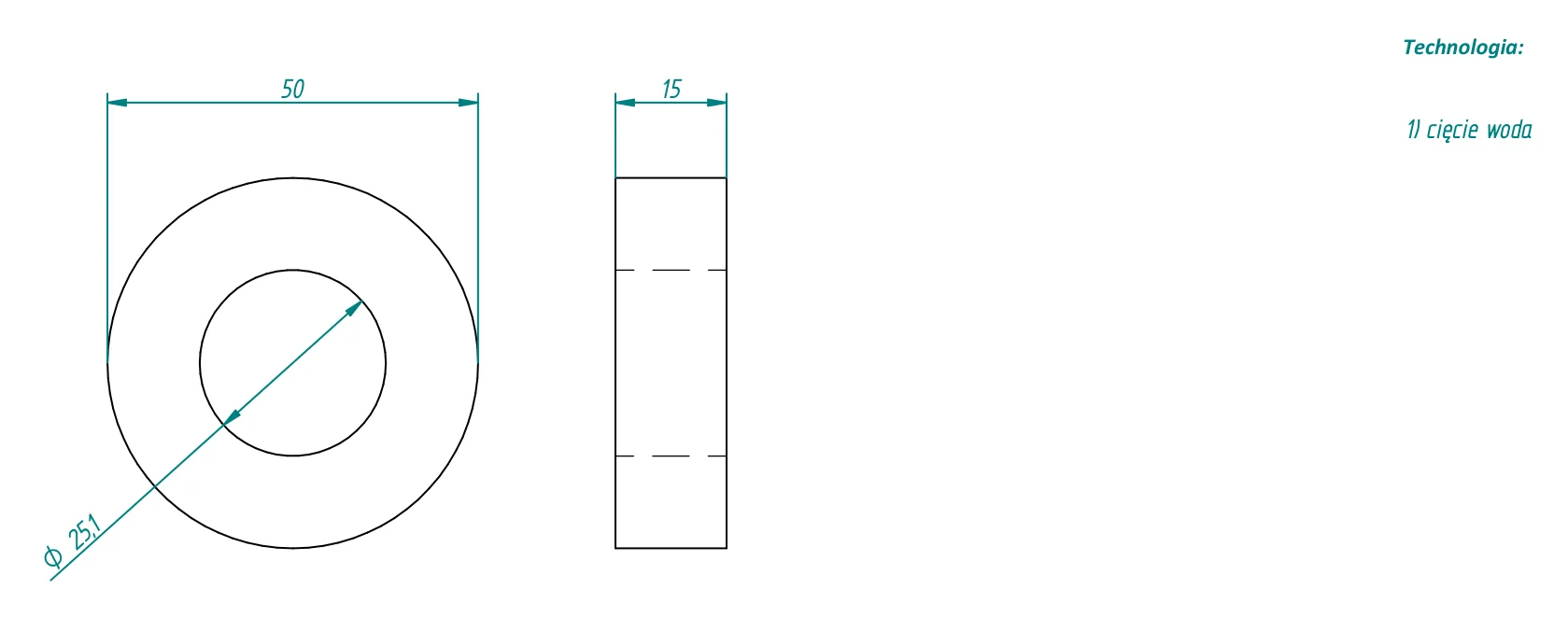

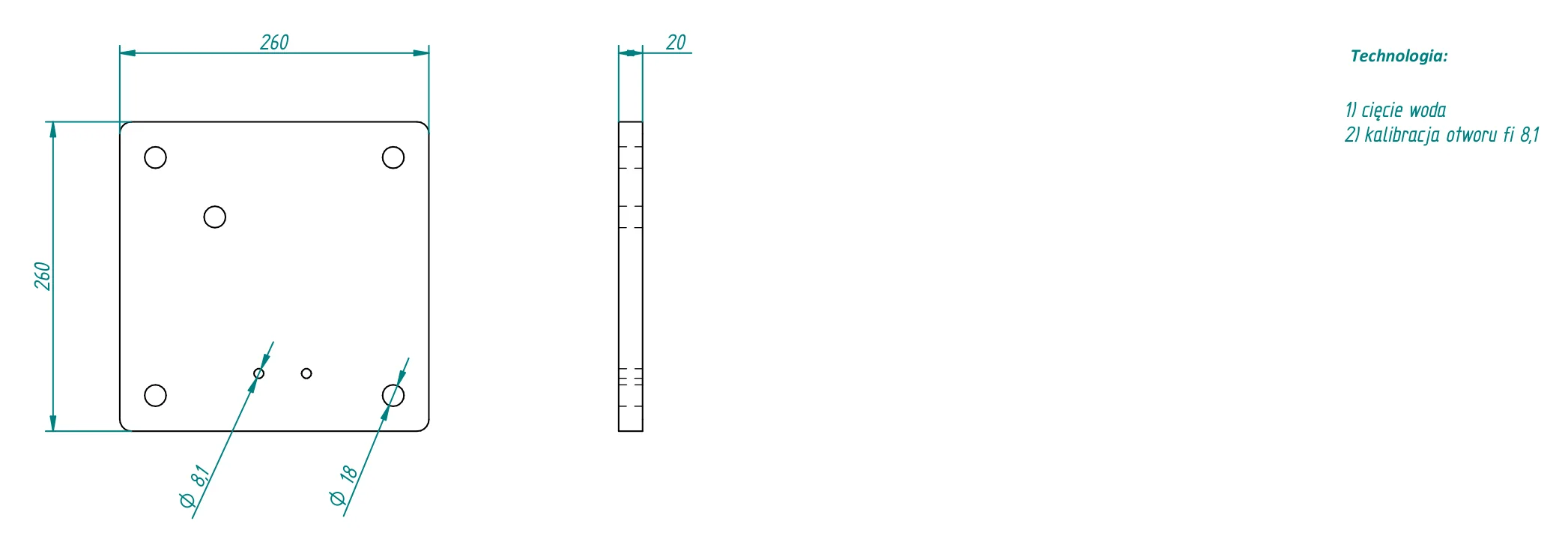

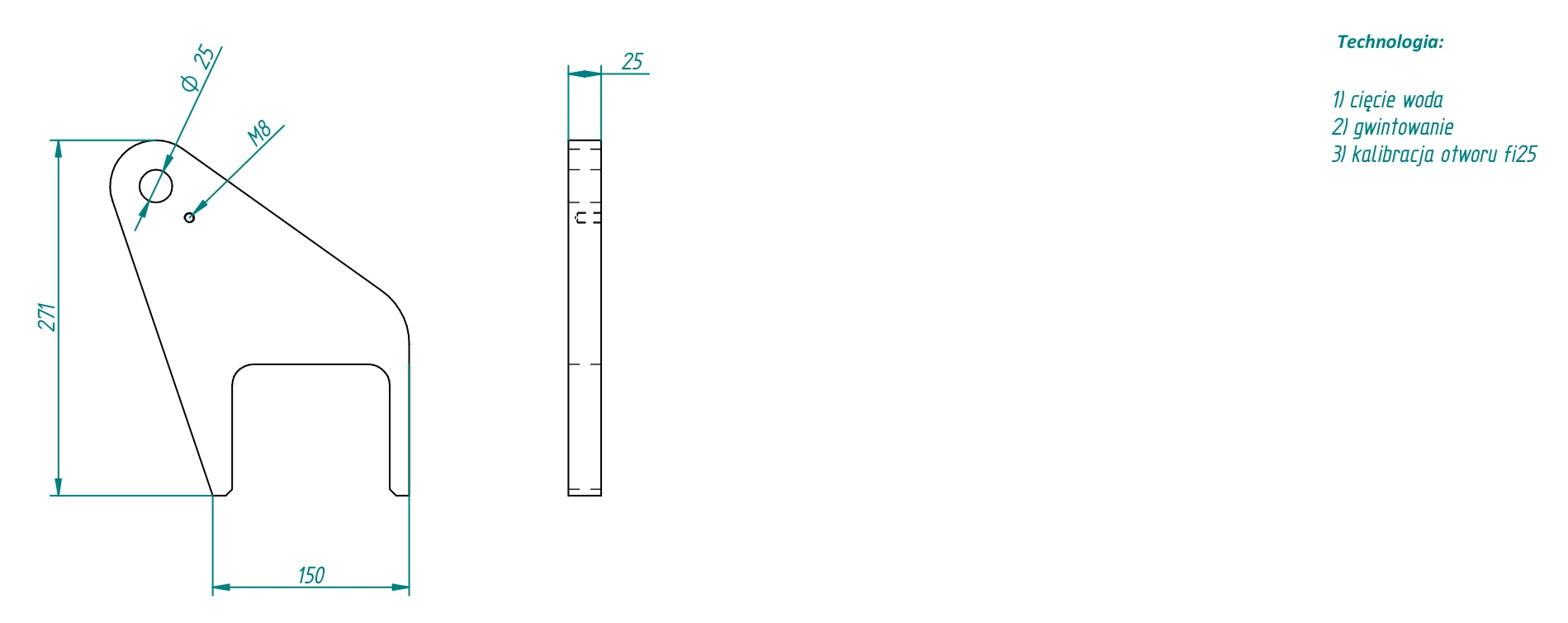

Trois plans issus des archives d’ECAD, sur lesquels le dessinateur a indiqué le procédé : découpe au jet d’eau. Ce sont des plaques d’acier de 25, 20 et 15 mm d’épaisseur. Après la découpe, la chape nécessite encore un taraudage et un calibrage d’alésage, et la bride un calibrage d’alésage. Nous pouvons réaliser ces opérations sur nos machines d’usinage CNC.
Vous n’avez pas besoin d’un tel plan : un fichier DXF ou un modèle 3D suffit. Si vous n’avez pas de documentation, notre bureau d’études peut la préparer.
La découpe au jet d’eau dans les vidéos d’archives d’ECAD
Vidéos de 2009 issues de la chaîne YouTube d’ECAD, en basse résolution : aluminium et granit.
La vidéo ne se charge depuis YouTube qu’après le clic. Cliquer sur la vidéo vaut acceptation du transfert à Google (Google Ireland Limited), entre autres, de votre adresse IP et de l’enregistrement des données du lecteur dans la mémoire de votre navigateur. Les données peuvent être transférées aux États-Unis. Le consentement ne concerne que la vidéo cliquée. Détails dans la politique de confidentialité.
- Lire la vidéo : Découpe au jet d’eau de l’aluminium, plaque 10 mm, 2009 (YouTube, 0:50)
Découpe au jet d’eau de l’aluminium, plaque 10 mm
Imbrication dense de pièces aux formes arrondies sur une même plaque. Vidéo d’archive de 2009.
- Lire la vidéo : Découpe de métal au jet d’eau, aluminium, série de pièces, 2009 (YouTube, 1:07)
Découpe de métal au jet d’eau : aluminium, série de pièces
Série de pièces identiques découpées en ligne. Vidéo d’archive de 2009.
- Lire la vidéo : Découpe waterjet, granit, plaque 20 mm, 2009 (YouTube, 1:06)
Découpe waterjet : granit, plaque 20 mm
Plaque au motif ondulé dans un épais brouillard d’eau, suivie de gros plans sur la buse. Vidéo d’archive de 2009.
- Lire la vidéo : Découpe au jet d’eau du granit, plaque 20 mm, 2009 (YouTube, 0:33)
Découpe au jet d’eau du granit, plaque 20 mm
Lignes de coupe droites formant l’angle d’un contour. Vidéo d’archive de 2009.
- Lire la vidéo : Découpe au jet d’eau, granit 20 mm, 2009 (YouTube, 0:23)
Découpe au jet d’eau : granit 20 mm
La tête de coupe se déplace au-dessus d’une plaque de pierre sur le caillebotis de la table. Vidéo d’archive de 2009.
Toutes les vidéos en direct de l’atelier
Nous présentons des vidéos plus récentes et nos nouvelles machines sur la page En direct de l’atelier. Chaîne de l’entreprise : ECAD sp.k. sur YouTube.
Découpe au jet d’eau à Lodz : usine au ul. Elektronowa 6
La machine de découpe PTV fonctionne dans notre usine située ul. Elektronowa 6 à Lodz. Vous pouvez venir avec votre pièce pendant les heures d’ouverture, sans rendez-vous. Nous sommes en activité depuis 2008 et employons 25 personnes.
Voir contact et accès ainsi que notre parc machines.
| Information | Détail |
|---|---|
| Adresse | ul. Elektronowa 6, 94-103 Lodz |
| Heures d’ouverture | lun.–ven. 8:00–16:00 |
| Samedi et dimanche | fermé |
| Accès | parking et accès sur place |
Comment commander une découpe au jet d’eau
Nous chiffrons la découpe au jet d’eau sur la base d’un plan ou d’un modèle 3D ; nous n’avons pas de grille tarifaire au mètre de coupe. En savoir plus : de quoi dépend le prix de la découpe et du pliage.
Le prix dépend de :
- le matériau et sa nuance
- l’épaisseur
- la longueur de coupe et le nombre d’amorçages (perçages)
- le nombre de pièces
- les opérations complémentaires : pliage, soudage, taraudage
- le délai d’exécution
Envoyez un plan ou un modèle 3D
PDF, DXF, DWG, STEP, IGES, photos (JPG, PNG, TIFF) ou archive ZIP ou 7Z. Jusqu’à 10 fichiers, 100 MB au total. Pour la découpe, le format le plus pratique est un DXF avec le contour.
Décrivez la commande
Matériau et nuance, épaisseur, quantité, délai, et si les pièces doivent être pliées ou soudées.
Nous répondrons avec nos questions et un prix
Nous vous enverrons un devis ou vous demanderons les données manquantes.
Nous traitons les données de votre demande conformément à notre politique de confidentialité.
Questions sur la découpe au jet d’eau
Comment fonctionne la découpe au jet d’eau (waterjet) ?
La machine de découpe au jet d’eau dirige sur le matériau un fin jet d’eau à très haute pression, additionné d’abrasif. C’est une découpe à froid : le matériau ne chauffe pas au niveau de la coupe, il n’y a donc aucune zone affectée thermiquement. Nous découpons le contour à partir d’un fichier ; nous avons donc besoin d’un plan ou d’un modèle pour établir un devis.
Quels matériaux découpez-vous au jet d’eau ?
Sur notre machine de découpe au jet d’eau PTV, nous découpons principalement de l’acier (p. ex. l’acier de construction), mais aussi d’autres métaux (notamment l’aluminium), des matières plastiques et de la pierre. Nous confirmons le type de matériau et l’épaisseur pour votre pièce lors du devis.
Découpez-vous la pierre au jet d’eau, p. ex. le granit ?
Oui. Nous découpons la pierre, comme le granit, sur notre machine au jet d’eau à partir d’un plan ou d’un fichier DXF. Nous confirmons la nature de la pierre, les dimensions de la dalle et l’épaisseur dans le devis. Les archives d’ECAD contiennent des vidéos de 2009 : découpe d’une dalle de granit de 20 mm d’épaisseur.
Découpe au jet d’eau ou découpe laser : que choisir ?
Avec notre laser fibre HSG G3015H V2 (12 kW), nous découpons les tôles métalliques : acier, acier inoxydable, aluminium, laiton et cuivre. Au jet d’eau, nous découpons principalement l’acier, mais aussi les matières plastiques et la pierre ; l’eau est particulièrement utile lorsque le matériau ne doit pas chauffer dans la zone de coupe. Nous sélectionnons le procédé lors du devis : voir découpe laser de tôles et découpe plasma.
Combien coûte la découpe au jet d’eau ?
Nous n’avons pas de grille tarifaire au mètre de coupe. Nous chiffrons chaque pièce sur la base d’un plan ou d’un modèle ; le prix dépend du matériau, de l’épaisseur, de la longueur de coupe, du nombre d’amorçages (perçages), de la quantité, des opérations complémentaires et du délai. Voir grille tarifaire de découpe et de pliage : de quoi dépend le prix.
Découpez-vous des pièces à l’unité ?
Oui. Nous découpons au jet d’eau de la pièce unitaire à la série, à partir d’un plan ou d’un modèle 3D.
Pouvez-vous plier, souder et usiner les pièces après la découpe au jet d’eau ?
Oui. Nous pouvons plier les pièces découpées sur notre presse plieuse Trumpf TruBend 7050, les souder dans notre atelier de soudage (y compris l’acier inoxydable et l’aluminium) et les usiner sur nos machines CNC, p. ex. pour tarauder et calibrer les alésages. Les possibilités dépendent du matériau et de l’épaisseur ; nous vérifions cela lors du devis. Voir pliage de tôles, soudage de l’acier inoxydable et de l’aluminium et usinage CNC.
