Inżynieria odwrotna i skanowanie 3D
Masz zużytą część bez rysunku? Skanujemy ją w naszym zakładzie w Łodzi albo u Ciebie, budujemy model CAD i wykonujemy nową część. To inżynieria odwrotna i skanowanie 3D z wykonaniem części — w jednym zleceniu.
Tak odtwarzamy części zamienne i elementy maszyn, od jednej sztuki. Model buduje nasze biuro konstrukcyjne w Siemens NX i Solid Edge, a część powstaje na własnym parku maszynowym.
albo zadzwoń: +48 697 270 000
pon.–pt. 8:00–16:00
Skanowanie 3D i inżynieria odwrotna w jednym zakładzie
Detal skanujemy skanerem 3D Scantech NimbleTrack-C Gen2 — bez klejenia markerów na powierzchni. To ręczny skaner 3D pracujący laserem: w trybie ultraszybkim mierzy detal 54 niebieskimi liniami lasera (klasa II, bezpieczny dla oczu). Skaner jest przenośny i bezprzewodowy, więc skanujemy w zakładzie albo u Ciebie, np. część zamontowaną w maszynie. Z danych skanu nasze biuro konstrukcyjne buduje model CAD w Siemens NX lub Solid Edge. Nową część wykonujemy w tym samym zakładzie przy Elektronowej 6; wymiary możemy sprawdzić tym samym skanerem.
Skanowanie 3D ręcznym skanerem laserowym
Skanowanie laserowe wykonujemy ręcznym skanerem 3D Scantech NimbleTrack (i-Scanner z niebieskimi liniami lasera i optyczny i-Tracker), bez markerów na detalu.
Model CAD i dokumentacja
Biuro konstrukcyjne buduje model CAD w Siemens NX (3 licencje) i Solid Edge (8 licencji) i przygotowuje dokumentację do wykonania części.
Wykonanie i kontrola
Frezujemy, toczymy, tniemy, gniemy i spawamy nową część na własnym parku maszynowym, od jednej sztuki. Wymiary możemy sprawdzić tym samym skanerem 3D, stołem granitowym i wysokościomierzem Mitutoyo.
| Typ | NimbleTrack-C Gen2 |
|---|---|
| Budowa | i-Scanner (ręczny) + i-Tracker, bezprzewodowo |
| Zasięg trackera | 3,5 m |
| Szybkość pomiaru | do 6 630 000 pomiarów/s |
| Dokładność skanera | do 0,020 mm |
| Dokładność objętościowa | 0,060 mm przy 3,5 m |
| Skanowanie | laserowe, bez markerów referencyjnych |
| Miejsce pracy | zakład w Łodzi i u klienta |
Dokładność skanera — nie tolerancja wykonanej części.
Inżynieria wsteczna krok po kroku: od skanu do gotowej części
Zaczynamy od samej części, nie od rysunku. Skan, model CAD, obróbkę i kontrolę robimy w jednym zakładzie przy Elektronowej 6.
Skan 3D
Skanujemy skanerem Scantech NimbleTrack-C Gen2, bez markerów na detalu — w zakładzie albo u Ciebie. Mierzymy fizyczną część, nawet zużytą lub uszkodzoną.
Pomiar skanerem 3D. Fot. SCANOLOGY. Model CAD i dokumentacja
Biuro konstrukcyjne buduje model w Siemens NX lub Solid Edge i przygotowuje dokumentację do wykonania.
Biuro konstrukcyjneModel 3D detalu w Siemens NX na ekranie. Wykonanie części
Nową część robimy na własnym parku maszynowym — frezowanie, toczenie, cięcie, gięcie lub spawanie, zależnie od detalu.
Obróbka CNCKorpus z żebrami na stole centrum obróbkowego. Kontrola 3D
Wymiary wykonanej części możemy sprawdzić skanerem 3D, porównując ją z modelem CAD, oraz wysokościomierzem Mitutoyo.
Kontrola jakości 3DWysokościomierz Mitutoyo.
Co przywieźć do inżynierii odwrotnej
Do inżynierii odwrotnej nie potrzebujesz rysunku ani modelu 3D — wystarczy sama część, oryginalna albo zużyta. Możesz ją przywieźć do zakładu albo zaprosić nas ze skanerem do siebie. Jeśli masz choć częściową dokumentację, dołącz ją do zgłoszenia.
Na cenę zlecenia będą wpływać:
- materiał części (jeśli znany)
- złożoność kształtu
- zakres dokumentacji, jaką już masz
- liczba sztuk
- metoda wykonania (CNC, cięcie, gięcie, spawanie)
- termin
Wolisz zadzwonić? +48 697 270 000 (pon.–pt. 8:00–16:00)
Wolisz e-mail? biuro@ecad.com.pl
- Przywieź część albo wyślij zdjęciaFizyczną część (oryginalną lub zużytą) możesz dowieźć do zakładu przy Elektronowej 6; przyjmujemy też zdjęcia z wymiarem odniesienia (np. z linijką lub suwmiarką przyłożoną do detalu), rysunek (nawet częściowy) i pliki PDF, DXF, DWG, STEP, IGES, ZIP lub 7Z.
- Opisz zlecenieMateriał (jeśli znasz), liczbę sztuk i do czego służy część.
- Odpiszemy z pytaniamiSprawdzimy zgłoszenie i napiszemy, jakich danych jeszcze potrzebujemy.
Dane z zapytania przetwarzamy zgodnie z polityką prywatności.
Inżynieria odwrotna i skanowanie 3D w Łodzi — Elektronowa 6
Zakład ECAD przy ul. Elektronowej 6 w Łodzi jest czynny od poniedziałku do piątku w godz. 8:00–16:00. Działamy od 2008 r. i zatrudniamy 25 osób. Mamy certyfikat ISO 9001:2015 w zakresie obróbki plastycznej i mechanicznej elementów metalowych oraz projektowania i budowy maszyn. Zobacz kontakt i dojazd, skaner Scantech NimbleTrack w parku maszynowym oraz całą ofertę usług.

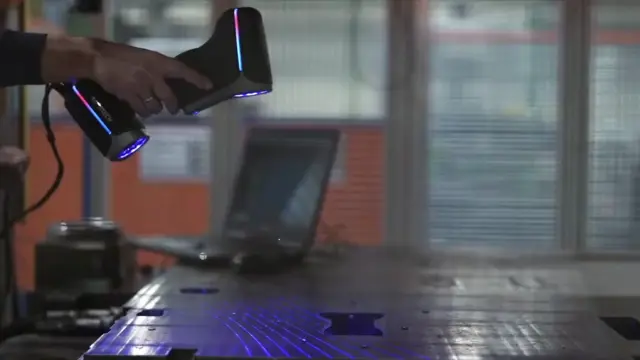

Film: inżynieria wsteczna i skanowanie 3D
Film pierwszy raz opublikowaliśmy w 2024 r. Pokazuje projektowanie CAD, skanowanie ręcznym skanerem 3D i obróbkę skanu na potrzeby inżynierii odwrotnej. Część pokazanego sprzętu i usług może nie odpowiadać obecnej ofercie — dziś skanujemy skanerem Scantech NimbleTrack.
Inżynieria wsteczna i skanowanie 3D
Projektowanie CAD, skanowanie ręcznym skanerem 3D i obróbka skanu na potrzeby inżynierii odwrotnej.
Film ładuje się z YouTube dopiero po kliknięciu. Kliknięcie filmu oznacza zgodę na przekazanie Google (Google Ireland Limited) m.in. Twojego adresu IP i na zapis danych odtwarzacza w pamięci Twojej przeglądarki. Dane mogą trafić do USA. Zgoda dotyczy tylko klikniętego filmu. Szczegóły w polityce prywatności.
Pytania o inżynierię odwrotną i skanowanie 3D
Czym jest inżynieria wsteczna (inżynieria odwrotna)?
To odtworzenie części bez dokumentacji (ang. reverse engineering). Skanujemy fizyczny detal skanerem 3D, biuro konstrukcyjne buduje z tego model CAD, a na jego podstawie wykonujemy nową część na naszym parku maszynowym. Wymiary możemy sprawdzić tym samym skanerem.
Czy odtworzycie część zamienną bez rysunku i modelu 3D?
Wystarczy przynieść lub sfotografować samą część, choćby zużytą — bez rysunku i modelu 3D. Do wyceny przyślij zdjęcia z wymiarem odniesienia i dokumentację, jaką masz. Część zeskanujemy w zakładzie przy Elektronowej 6 albo u Ciebie. To, czy da się odtworzyć konkretny detal, sprawdzimy przy wycenie.
Czy skanujecie u klienta?
Tak. Skaner Scantech NimbleTrack-C Gen2 jest przenośny i bezprzewodowy, więc możemy zeskanować część u Ciebie — także dużą albo zamontowaną w maszynie. Zasięg jednego trackera to 3,5 m. Termin i warunki skanowania na miejscu ustalamy przy wycenie.
Czy nowa część będzie pasować tak samo jak oryginał?
Dokładność skanera Scantech NimbleTrack-C Gen2 (do 0,020 mm) to parametr urządzenia pomiarowego, nie tolerancja wykonanej części. Tolerancje wykonania nowej części ustalamy i potwierdzamy przy wycenie.
Na czym polega skanowanie laserowe 3D części?
Ręczny skaner laserowy 3D Scantech NimbleTrack-C Gen2 rzuca na detal niebieskie linie lasera i zbiera z nich chmurę punktów. Skanujemy bez markerów referencyjnych na powierzchni. Wynik eksportujemy m.in. do STL i IGES, a biuro konstrukcyjne buduje z niego model CAD.
Jak dokładny jest skaner 3D Scantech NimbleTrack?
Ten ręczny skaner ma dokładność do 0,020 mm, cały system (skaner i tracker) do 0,025 mm, a dokładność pozycji otworu to 0,050 mm. Przy większych detalach dokładność zależy też od ich wielkości i odległości od trackera. Skanujemy bez klejenia markerów na detalu.
Ile kosztuje skanowanie 3D i inżynieria odwrotna?
Cena skanowania 3D i inżynierii odwrotnej zależy od zlecenia — nie podajemy stałych kwot ani cennika. Każde zlecenie wyceniamy indywidualnie na podstawie zdjęć części i dokumentacji, jaką masz; jeśli to za mało, poprosimy o dowiezienie części. Na cenę wpływają materiał, złożoność kształtu, liczba sztuk, metoda wykonania nowej części i termin.
Jakie pliki przyjmujecie do wyceny?
Przyjmujemy PDF, DXF, DWG, STEP, IGES, zdjęcia (JPG, PNG, TIFF) oraz archiwa ZIP i 7Z. Jeśli nie masz żadnej dokumentacji, wystarczy sama część.
Powiązane usługi
- Biuro konstrukcyjne
Siemens NX i Solid Edge — projektowanie nowych konstrukcji.
- Kontrola jakości 3D
Skaner Scantech NimbleTrack, stół granitowy, wysokościomierz Mitutoyo.
- Produkcja kompleksowa
Cięcie, gięcie, obróbka, spawanie i kontrola w jednym zakładzie.
Masz część do odtworzenia?
Przywieź ją do zakładu przy Elektronowej 6 albo najpierw wyślij zdjęcia z wymiarem odniesienia. Zeskanujemy detal, zbudujemy model CAD i wykonamy nową część — od jednej sztuki.
