Jak skanowanie 3D przyśpieszyło uruchomienie linii produkcyjnej. Szybkie dorobienie nowej części bez dokumentacji. Awaria w fabryce koło Poddębic.

Skanowanie 3D stało się kluczowym narzędziem w przemyśle, ponieważ umożliwia szybkie i precyzyjne rozwiązywanie problemów technicznych. Dlatego fabryka w pobliżu Poddębic udowodniła, jak ta technologia może przyspieszyć proces usuwania awarii maszyn. Awaria dotyczyła popychacza o nieregularnym kształcie, a jego odtworzenie tradycyjnymi metodami byłoby czasochłonne oraz niedokładne. W związku z tym, dzięki wykorzystaniu skanera, oprogramowania NX i maszyny CNC Mazak, odtworzono oraz wyprodukowano nową część. Co więcej, szybka realizacja pozwoliła przywrócić sprawność maszyny i uniknąć długiego przestoju.

Skanowanie 3D w praktyce przemysłowej

Awaria maszyny przemysłowej w fabryce niedaleko Poddębic mogła spowodować długi przestój, a tym samym opóźnić produkcję. Problemem był uszkodzony popychacz o skomplikowanej geometrii, którego odwzorowanie tradycyjnymi metodami było bardzo trudne. Dlatego rozwiązaniem stało się skanowanie 3D, które przyspieszyło naprawę i zagwarantowało idealne odwzorowanie uszkodzonego elementu. Dzięki tej technologii zminimalizowano ryzyko błędów i skrócono czas przestoju, co przełożyło się na wydajność produkcji.

Technologia skanowania 3D krok po kroku

Przygotowanie uszkodzonego elementu do skanowania 3D

Technicy dokładnie oczyścili popychacz, aby uniknąć błędów podczas skanowania 3D. Ponieważ powierzchnia była refleksyjna, zastosowano matowy spray, który poprawił jakość pozyskiwanych danych. Dzięki temu zabiegowi proces skanowania przebiegł bez zakłóceń i pozwolił na uzyskanie szczegółowego modelu.

Wybór odpowiedniego skanera Scantech

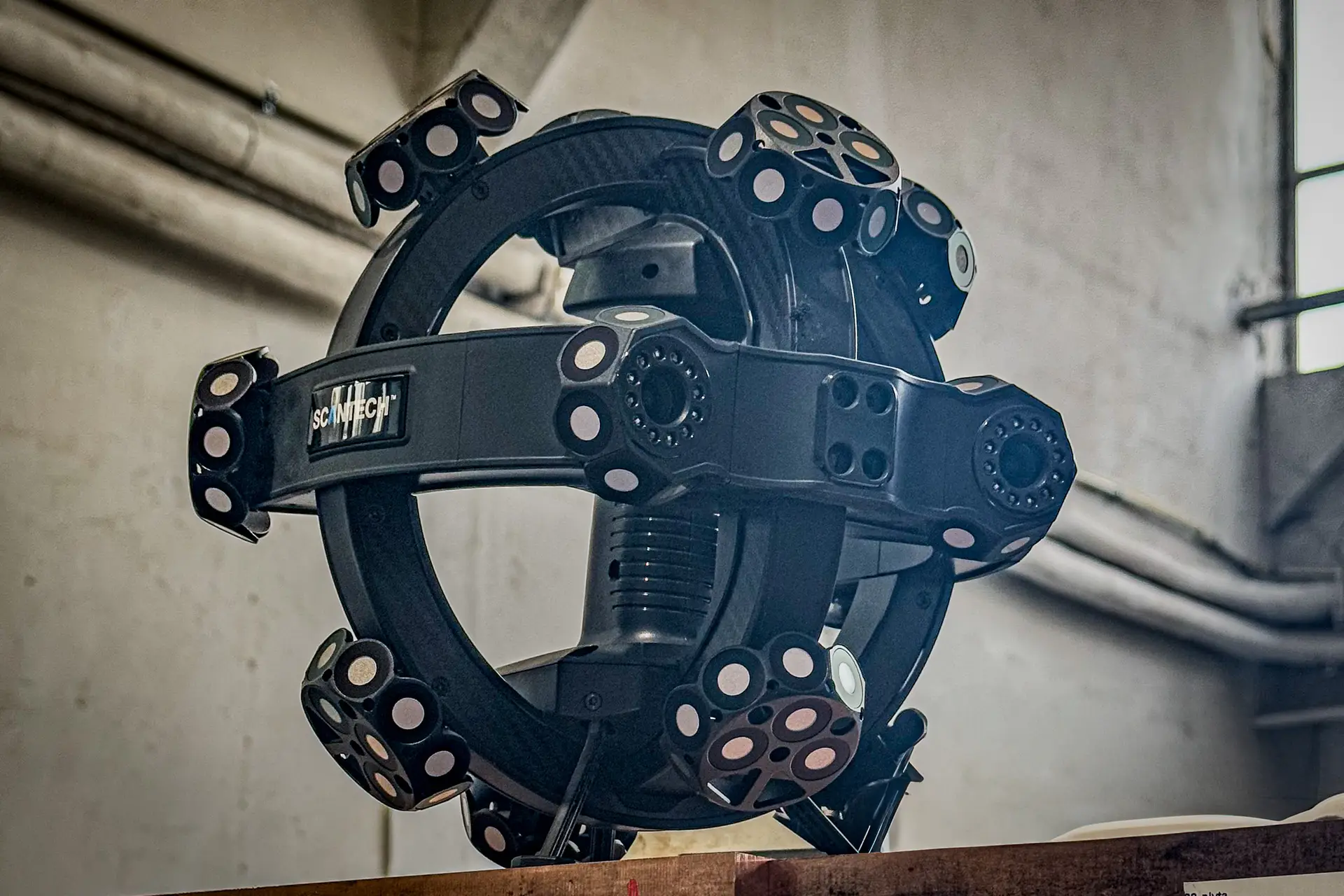

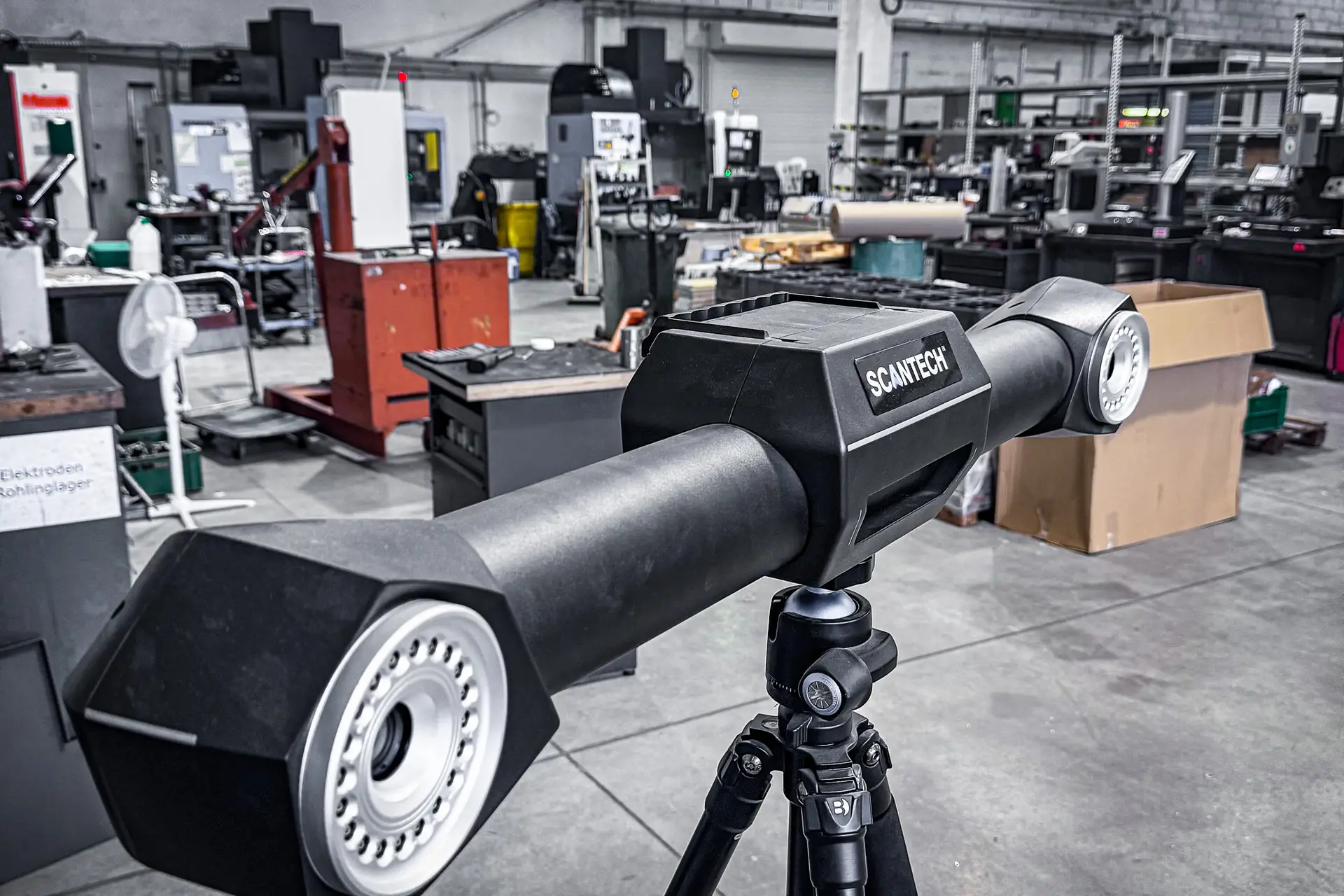

Do zadania użyto skanera firmy Scantech, który łączy technologię laserową z fotogrametrią, a tym samym zapewnia wyjątkową dokładność i wszechstronność. Skaner, osiągając precyzję 0,020 mm, idealnie odwzorował nieregularne powierzchnie popychacza, co dodatkowo zagwarantowało pełną zgodność z oryginałem. Dzięki mobilności urządzenia oraz jego intuicyjnej obsłudze, cały proces przebiegł sprawnie, nawet w trudno dostępnych miejscach.

Proces skanowania 3D

Podczas skanowania 3D operator przesuwał urządzenie wokół obiektu, aby uchwycić wszystkie szczegóły geometrii. Co więcej, technologia fotogrametryczna umożliwiła rejestrację najdrobniejszych elementów, zapewniając pełną zgodność z oryginalnym kształtem. Proces ten był szybki, co dodatkowo usprawniło realizację naprawy.

Inżynieria odwrotna w oprogramowaniu NX po procesie skanowania 3D

Dane zebrane za pomocą skanowania 3D zaimportowano do oprogramowania NX Siemens, które umożliwia zaawansowaną inżynierię odwrotną.

Obróbka chmury punktów

• Scalanie danych: Chmury punktów zebrane podczas skanowania 3D połączono w jeden, spójny model, co stworzyło dokładną bazę do dalszej pracy.



• Usuwanie błędów: Usunięto zakłócenia i artefakty, które mogły wpłynąć na jakość danych, aby zapewnić maksymalną precyzję odwzorowania.



• Tworzenie siatki trójkątów: Na podstawie przetworzonej chmury punktów wygenerowano siatkę 3D, która idealnie odzwierciedlała kształt uszkodzonego elementu.



Projektowanie nowej części

Na podstawie modelu utworzonego za pomocą skanowania 3D, opracowano projekt popychacza, który spełniał wszystkie wymagania techniczne. Gotowy model został zintegrowany z oprogramowaniem maszyny CNC Mazak, dzięki czemu możliwe było szybkie oraz precyzyjne wykonanie elementu.

Produkcja części na maszynie Mazak

Gotowy projekt zrealizowano na pięcioosiowej maszynie CNC Mazak, co pozwoliło osiągnąć najwyższą jakość produkcji.

Zalety produkcji CNC

1. Dokładność: Maszyna odwzorowała projekt z tolerancją do 0,01 mm, co zapewniło idealne dopasowanie części do układu.


2. Szybkość: Produkcja trwała tylko kilka godzin, co znacząco skróciło czas przestoju i umożliwiło szybkie wznowienie pracy maszyny.


3. Elastyczność: Dzięki pięcioosiowej technologii CNC wykonano nawet najbardziej złożone kształty, co otwiera możliwości realizacji nietypowych projektów.

Korzyści zastosowania skanowania 3D

• Skrócony czas napraw: Proces, od momentu odebrania części z fabryki do montażu części, trwał mniej niż 24 godzin, co ograniczyło straty produkcyjne.


• Precyzja odwzorowania: Skanowanie 3D zapewniło idealne dopasowanie części, co wyeliminowało ryzyko niedopasowania i problemów technicznych.


• Optymalizacja kosztów: Zdigitalizowanie popychacza pozwoliło zarchiwizować część, co umożliwia szybkie i ekonomiczne jej odtworzenie w przyszłości.

Podsumowanie

Przykład fabryki w pobliżu Poddębic doskonale pokazuje, jak skanowanie 3D rewolucjonizuje procesy przemysłowe, dzięki czemu możliwe jest szybkie i efektywne rozwiązywanie problemów technicznych. Ta technologia, w połączeniu z inżynierią odwrotną oraz nowoczesnymi maszynami CNC, sprawia, że naprawy stają się szybsze, bardziej precyzyjne oraz znacząco obniżają koszty. Nasza usługa minimalizuje przestoje, jednocześnie poprawiając jakość produkcji i otwierając nowe możliwości w realizacji innowacyjnych rozwiązań dla przemysłu.
